Aparatura RC RadioMaster TX16S MK3 ELRS Charcoal + gimbale CNC Hall AG02 Czerwone

RadioMaster TX16S MK3 ELRS Charcoal z czerwonymi gimbalami AG02 CNC Hall

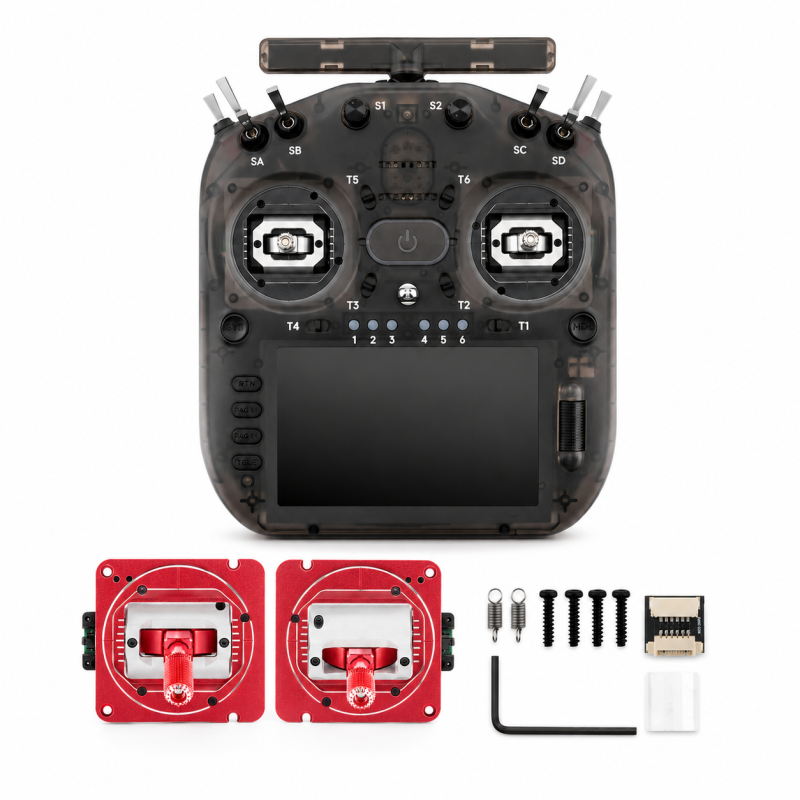

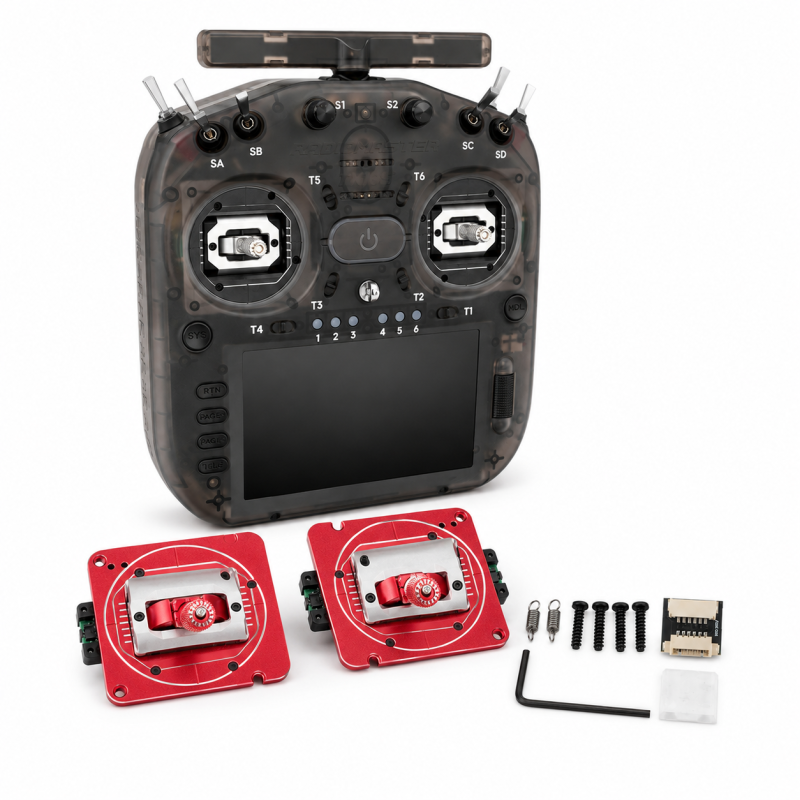

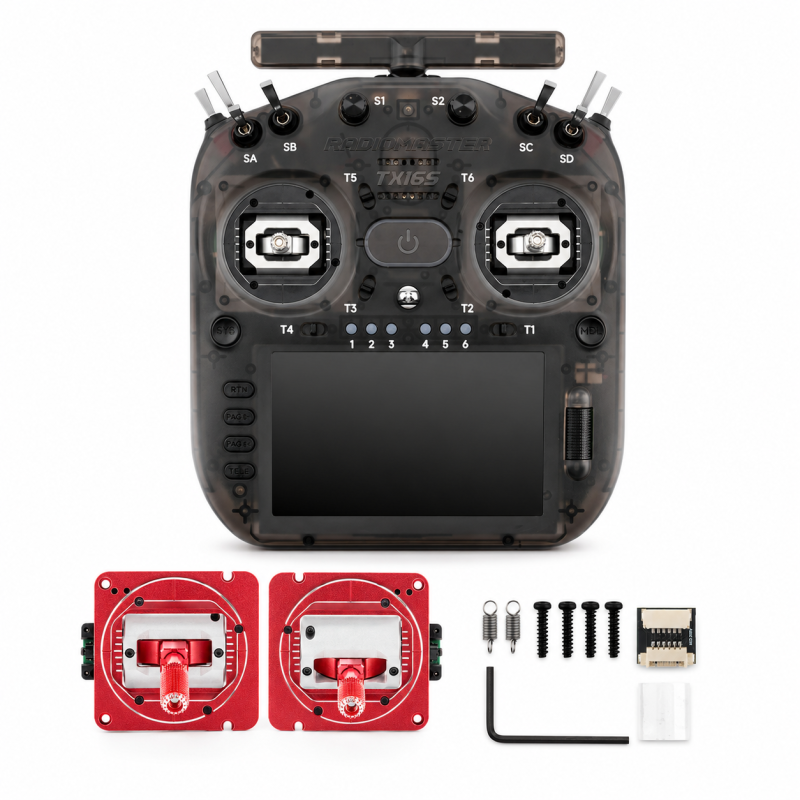

RadioMaster TX16S MK3 ELRS Charcoal z kompletem czerwonych gimbali AG02 CNC Hall to zestaw dla pilotów RC, którzy chcą połączyć pełnowymiarową aparaturę z dwuzakresowym systemem ExpressLRS z precyzyjnymi, aluminiowymi gimbalami klasy premium. W zestawie znajduje się aparatura TX16S MK3 w kolorze Transparent Charcoal oraz para czerwonych gimbali AG02 przeznaczonych do montażu w nadajniku.

TX16S MK3 wykorzystuje procesor STM32H7, dotykowy ekran IPS 5 cali 800 x 480 oraz wewnętrzny moduł ExpressLRS oparty na dwóch układach LR1121. System Gemini pracuje w pasmach 2.4 GHz oraz Sub-G 900 MHz, a EdgeTX umożliwia rozbudowaną konfigurację modeli, telemetrii, przełączników i funkcji logicznych.

AG02 CNC Hall - precyzyjny upgrade gimbali

Do aparatury dołączony jest komplet czerwonych gimbali RadioMaster AG02 CNC Hall. Ich główne elementy konstrukcyjne wykonano z aluminium obrabianego CNC, a pozycja drążków odczytywana jest za pomocą analogowych czujników Halla. Konstrukcja wykorzystuje po cztery precyzyjne łożyska i pozwala regulować zakres ruchu obu osi.

Zakres ruchu osi X można ustawić w przedziale 30-56 stopni, a osi Y w zakresie 38-54 stopni. Regulacja napięcia sprężyn oraz zmiana konfiguracji Mode 1/Mode 2 są dostępne bez konieczności rozbierania samych gimbali.

Dla kogo jest ten zestaw?

• Dla pilota FPV lub RC, który chce korzystać z pełnowymiarowej aparatury TX16S MK3 i systemu ExpressLRS
• Dla użytkownika oczekującego aluminiowych gimbali CNC z czujnikami Halla
• Dla osoby, która chce samodzielnie dopasować zakres ruchu i napięcie drążków
• Dla użytkownika, któremu zależy na połączeniu obudowy Charcoal z czerwonymi elementami sterującymi

Dla kogo NIE jest?

• Dla użytkownika szukającego małej, kieszonkowej aparatury RC
• Dla osoby, która nie chce wykonywać montażu gimbali lub ingerować w konfigurację nadajnika
• Dla użytkownika odbiorników wymagających innego systemu RF bez zastosowania odpowiedniego zewnętrznego modułu

Najważniejsze cechy TX16S MK3

• Procesor STM32H7 - wydajna platforma dla systemu EdgeTX i rozbudowanych konfiguracji modeli
• ExpressLRS z 2 x LR1121 - wewnętrzny moduł RF obsługujący pasma 2.4 GHz i Sub-G 900 MHz
• Do 16 kanałów - możliwość obsługi rozbudowanych modeli RC
• Dotykowy ekran IPS 5 cali - rozdzielczość 800 x 480 ułatwia konfigurację modeli bezpośrednio z aparatury
• EdgeTX 3.0.0 lub nowszy - otwarte środowisko konfiguracji aparatury
• 512 MB pamięci wewnętrznej oraz slot MicroSD
• Gniazdo modułów JR - możliwość instalacji dodatkowego zewnętrznego modułu RF
• Wbudowany czujnik ruchu - pozwala przypisywać funkcje sterowane przechyłem aparatury
• Programowalne pierścienie LED gimbali - możliwość wykorzystania jako wizualnych wskaźników funkcji i stanów
• Podwójne składane anteny - ułatwiają transport pełnowymiarowej aparatury

Najważniejsze cechy gimbali AG02

• Aluminiowa konstrukcja CNC - sztywna i precyzyjnie wykonana mechanika gimbali
• Analogowe czujniki Halla - bezkontaktowy pomiar położenia drążków
• Cztery łożyska - płynna praca mechanizmu
• Regulowany zakres osi X 30-56 stopni
• Regulowany zakres osi Y 38-54 stopni
• Regulacja napięcia sprężyn bez demontażu gimbali
• Zmiana Mode 1/Mode 2 bez demontażu gimbali
• Gwint drążków M4
• Kolor czerwony - anodowane elementy aluminiowe

Specyfikacja aparatury RadioMaster TX16S MK3

• Model: TX16S MK3
• Kolor: Transparent Charcoal
• System RC: ExpressLRS
• Moduł RF: 2 x LR1121
• Pasmo RF: ISM 2.4 GHz oraz Sub-G 900 MHz
• Liczba kanałów: do 16
• Procesor: STM32H7
• Oprogramowanie: EdgeTX 3.0.0 lub nowsze
• Ekran: dotykowy IPS 5 cali
• Rozdzielczość ekranu: 800 x 480
• Zakres napięcia zasilania: 6.6-8.4 V DC
• Pobór prądu: 1.10 A przy maksymalnej mocy RF
• Pamięć wewnętrzna: 512 MB
• Slot MicroSD: tak, karta nie znajduje się w zestawie
• Gniazdo modułów: standard JR
• Aktualizacja: USB / EdgeTX Companion
• Wymiary: 200 x 178 x 88 mm
• Waga aparatury standardowej: 813 g bez akumulatora
• Zasilanie: 2 x Li-Ion 18650, akumulator Li-Ion 21700 5000 mAh lub LiPo 2S 7.4 V 6200 mAh
• Akumulator: nie znajduje się w zestawie

Specyfikacja RadioMaster AG02 CNC Hall

• Typ: komplet gimbali CNC Hall
• Kolor: czerwony
• Typ czujników: Hall Analog
• Napięcie pracy: 3.3 V DC
• Zakres regulacji osi X: 30-56 stopni
• Zakres regulacji osi Y: 38-54 stopni
• Łożyska: 4 na gimbal
• Gwint drążka: M4
• Wymiary pojedynczego gimbala bez końcówki drążka: 53 x 53 x 33.3 mm
• Waga pojedynczego gimbala: 73 g +/- 1 g
• Temperatura pracy: od -20 C do +85 C
• Kompatybilność: RadioMaster TX15, TX16S oraz Boxer

Zawartość zestawu

• 1 x aparatura RadioMaster TX16S MK3 Transparent Charcoal
• 1 x firmowa walizka transportowa TX16S MK3
• 1 x koszyk na 2 ogniwa 18650
• 2 x wymienny panel przełączników barkowych
• 1 x przewód USB-C
• 1 x osłona ekranu
• 1 x klucz imbusowy 1.5 mm
• 4 x sprężyna gimbali o niskim napięciu
• 2 x śruba ustalająca drążków
• 1 x pasek na szyję
• 1 x zestaw naklejek RadioMaster
• 1 x instrukcja TX16S MK3
• 1 x karta zawartości zestawu
• 1 x para czerwonych gimbali RadioMaster AG02 CNC Hall
• 4 x sprężyna AG02 o wysokim napięciu
• 2 x adapter GH1.25-SH1.25
• 8 x śruba montażowa PB2.3 x 10
• 2 x klucz imbusowy AG02
• 1 x instrukcja AG02

Najczęściej zadawane pytania

Czy czerwone gimbale AG02 pasują do TX16S MK3?

Tak. RadioMaster wskazuje serię TX16S jako kompatybilną z AG02, a producent oferuje również konfiguracje TX16S MK3 wyposażone w te gimbale.

Czy AG02 są fabrycznie zamontowane w aparaturze?

Nie. Ten zestaw składa się z aparatury TX16S MK3 Charcoal oraz osobnego kompletu czerwonych gimbali AG02 przeznaczonych do montażu.

Jakie gimbale znajdują się fabrycznie w standardowym TX16S MK3?

Standardowa wersja TX16S MK3 jest wyposażona w gimbale V6 z czujnikami Halla i czterema łożyskami. Dołączone do zestawu AG02 stanowią aluminiowy upgrade CNC.

Czy TX16S MK3 ma wbudowany ExpressLRS?

Tak. Aparatura wykorzystuje wewnętrzny moduł ExpressLRS z dwoma układami LR1121, obsługujący pasma 2.4 GHz oraz Sub-G 900 MHz.

Czy akumulator znajduje się w zestawie?

Nie. Producent dołącza koszyk na dwa ogniwa 18650, ale same ogniwa ani pakiet zasilający nie znajdują się w standardowym zestawie.

Co należy zrobić po zamontowaniu nowych gimbali?

Po zakończeniu montażu należy wykonać kalibrację drążków w EdgeTX oraz sprawdzić pełny zakres i prawidłowy kierunek działania wszystkich osi przed użyciem aparatury z modelem.

Rada eksperta Avifly: Przed montażem AG02 odłącz zasilanie aparatury. Po wymianie gimbali wykonaj pełną kalibrację drążków w EdgeTX i dopiero po niej skonfiguruj zakresy oraz napięcie sprężyn pod własny sposób sterowania.
