Zestaw aparatury RC RadioMaster T8L White ELRS 2.4GHz - odbiornik EPW6 TCXO 6CH PWM + antena UFL

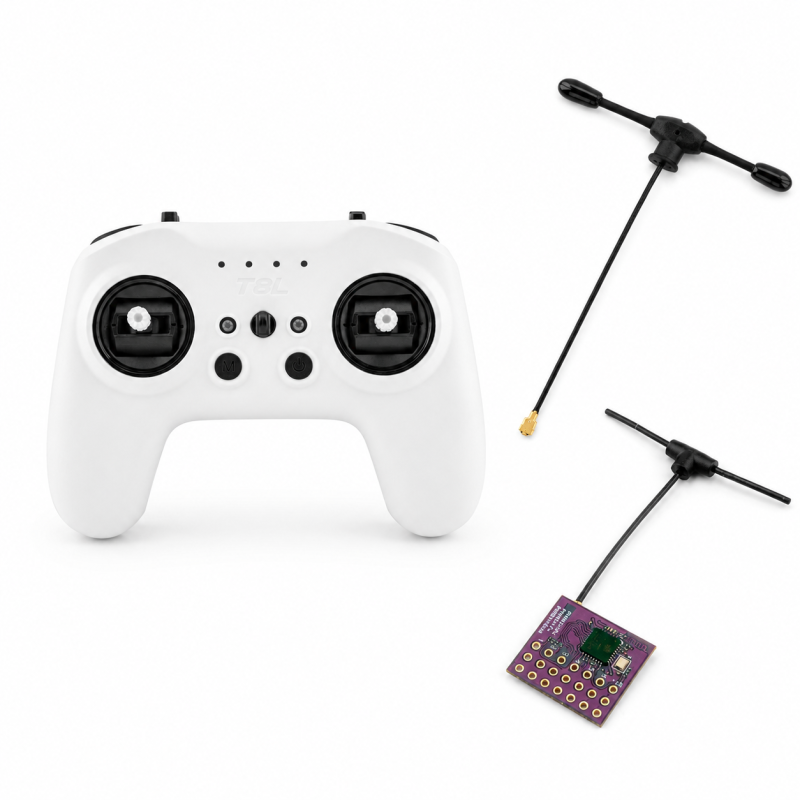

Zestaw RadioMaster T8L White ELRS 2.4GHz z odbiornikiem EPW6 TCXO

Zestaw sterowania RC oparty na systemie ExpressLRS 2.4GHz łączy białą aparaturę RadioMaster T8L Mode 2, odbiornik Happymodel EPW6 TCXO z 6 wyjściami PWM oraz dodatkową antenę RadioMaster UFL 2.4GHz. Jest przeznaczony do budowy modeli RC wymagających klasycznych wyjść PWM, a jednocześnie korzystających z szybkiego systemu łączności ELRS.

RadioMaster T8L oferuje do 10 kanałów, gimbale Halla X5, konfigurację przez WebUI oraz wbudowany moduł ExpressLRS 2.4GHz. Odbiornik EPW6 pozwala bezpośrednio obsługiwać do 6 kanałów PWM i może pracować również z protokołem CRSF.

Dla kogo jest ten zestaw?

• Dla użytkowników budujących samoloty, samochody, łodzie i inne modele RC sterowane klasycznymi sygnałami PWM
• Dla osób chcących rozpocząć pracę z systemem ExpressLRS 2.4GHz bez dobierania osobno nadajnika i odbiornika
• Dla użytkowników potrzebujących lekkiej aparatury Mode 2 z gimbalami Halla
• Dla konstrukcji wymagających do 6 bezpośrednich wyjść PWM z odbiornika

Dla kogo NIE jest?

• Dla systemów ExpressLRS pracujących wyłącznie w paśmie 868/915MHz - ten zestaw pracuje w paśmie 2.4GHz
• Dla osób wymagających aparatury z wbudowanym ekranem - konfiguracja T8L odbywa się przez WebUI
• Dla modeli wymagających więcej niż 6 bezpośrednich wyjść PWM z odbiornika EPW6

RadioMaster T8L White - lekka aparatura ELRS

T8L posiada wbudowany moduł ExpressLRS 2.4GHz oparty na układzie SX1281. Moc nadawania można regulować w zakresie od 10 do 100mW. Aparatura obsługuje do 10 kanałów, zależnie od konfiguracji odbiornika i modelu.

Za sterowanie odpowiadają gimbale X5 Hall-effect z czterema łożyskami. Brak ekranu zastąpiono konfiguracją przez przeglądarkowy WebUI. Port USB-C służy do ładowania, aktualizacji oraz podłączenia aparatury do symulatora.

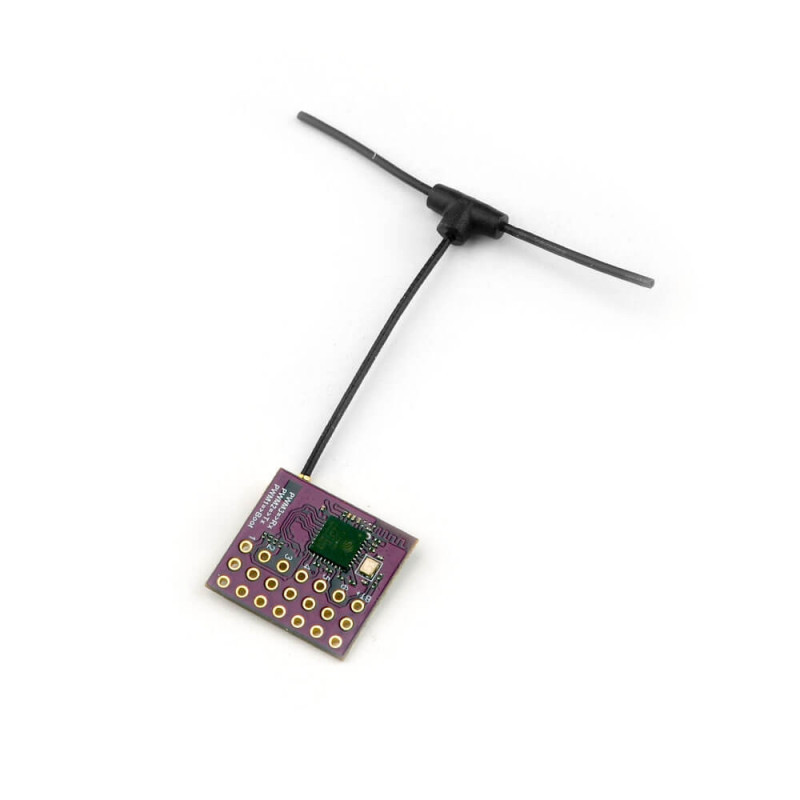

Odbiornik Happymodel EPW6 TCXO

EPW6 TCXO to kompaktowy odbiornik ExpressLRS 2.4GHz wyposażony w 6 wyjść PWM. Dzięki temu może sterować serwami i innymi urządzeniami wykorzystującymi klasyczne sygnały PWM bez konieczności stosowania dodatkowego dekodera.

Odbiornik bazuje na układach ESP8285 oraz SX1280/SX1281 i obsługuje protokoły PWM lub CRSF. Złącze antenowe IPEX MHF1/U.FL umożliwia stosowanie wymiennych anten 2.4GHz.

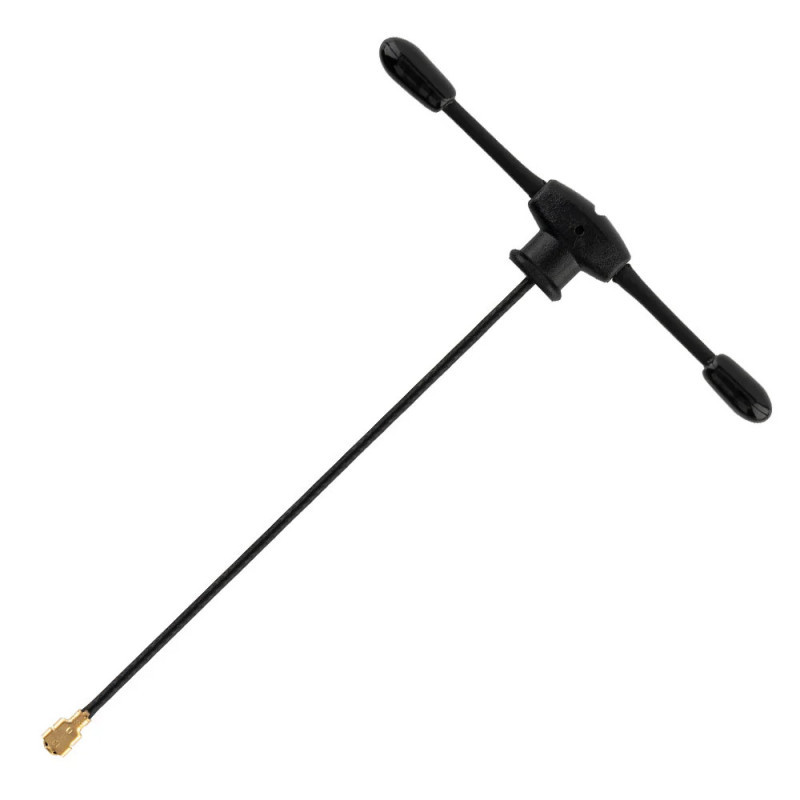

Dodatkowa antena RadioMaster UFL 2.4GHz

Do zestawu dołączona jest antena typu T pracująca w paśmie 2.4GHz ze złączem UFL. Dostępna jest w wersji z przewodem 65 mm lub 95 mm, dzięki czemu można dopasować sposób prowadzenia anteny do wielkości i konstrukcji modelu.

Najważniejsze cechy

• ExpressLRS 2.4GHz - wspólny system komunikacji aparatury i odbiornika
• Do 10 kanałów T8L - możliwość obsługi bardziej rozbudowanych konfiguracji RC
• 6 wyjść PWM EPW6 - bezpośrednie podłączenie serw i urządzeń sterowanych PWM
• Gimbale Halla X5 - bezkontaktowy pomiar położenia drążków
• WebUI - konfiguracja T8L przez przeglądarkę Chrome lub Edge
• USB-C - ładowanie, aktualizacja i obsługa symulatorów
• Złącze UFL w odbiorniku - możliwość wymiany lub dopasowania anteny
• TCXO w odbiorniku EPW6 - kompensowany temperaturowo oscylator kwarcowy

Specyfikacja RadioMaster T8L

• Model: RadioMaster T8L M2
• Kolor: biały
• Tryb drążków: Mode 2
• System RF: ExpressLRS 2.4GHz
• Zakres częstotliwości: 2.400-2.480GHz
• Moc nadawania: 10-100mW
• Liczba kanałów: do 10
• Gimbale: X5 Hall-effect, quad-bearing
• Konfiguracja: WebUI
• Złącze: USB-C
• Zasilanie: 2x akumulator 18650
• Wymiary: 165 x 120 x 70 mm
• Waga: 204 g

Specyfikacja Happymodel EPW6 TCXO

• System: ExpressLRS 2.4GHz
• MCU: ESP8285
• Układ RF: SX1280/SX1281
• Wyjścia: 6x PWM
• Protokół odbiornika: PWM lub CRSF
• Zakres częstotliwości: 2400-2480MHz
• Moc telemetrii: 12dBm
• Złącze antenowe: IPEX MHF1/U.FL
• Wymiary PCB: 19 x 17.5 mm
• Waga: 1.49 g z anteną

Specyfikacja dodatkowej anteny

• Producent: RadioMaster
• Typ: antena T
• Pasmo: 2.4GHz
• Złącze: UFL
• Długość przewodu: 65 mm lub 95 mm
• Waga wersji 65 mm: 1.76 g
• Waga wersji 95 mm: 1.90 g

Zawartość zestawu

• 1x aparatura RadioMaster T8L Mode 2 - kolor biały
• 1x kabel USB-C do aparatury
• 4x sprężyna gimbali low tension
• 1x instrukcja RadioMaster T8L
• 1x odbiornik Happymodel EPW6 TCXO 2.4GHz 6CH PWM
• 2x antena 2.4GHz dostarczana z odbiornikiem EPW6
• 1x dodatkowa antena RadioMaster UFL 2.4GHz - 65 mm lub 95 mm, zależnie od wybranego wariantu

Najczęściej zadawane pytania

Czy RadioMaster T8L współpracuje z odbiornikiem EPW6 TCXO?

Tak. Oba urządzenia wykorzystują system ExpressLRS pracujący w paśmie 2.4GHz.

Czy EPW6 można podłączyć bezpośrednio do serw?

Tak. Odbiornik ma 6 wyjść PWM przeznaczonych do obsługi urządzeń sterowanych takim sygnałem.

Czy dodatkowa antena RadioMaster pasuje do EPW6?

Tak. EPW6 ma złącze IPEX MHF1/U.FL, a dodatkowa antena RadioMaster wykorzystuje złącze UFL i pracuje w paśmie 2.4GHz.

Czy T8L ma ekran?

Nie. Aparatura jest konfigurowana przez WebUI dostępny z poziomu kompatybilnej przeglądarki internetowej.

Czy akumulatory do aparatury są w zestawie?

Nie. RadioMaster T8L wymaga dwóch ogniw 18650, które należy dokupić osobno.

Rada eksperta Avifly: Przy montażu anteny odbiornika prowadź jej aktywną część możliwie daleko od przewodów zasilających, regulatora oraz innych źródeł zakłóceń. Złącza UFL są niewielkie - antenę odpinaj chwytając za konektor, a nie ciągnąc za przewód.
