Zestaw RC RadioMaster Pocket ELRS Charcoal + 2x HappyModel EPW6 TCXO - 2.4GHz, anteny U.FL 65/95 mm

Zestaw RadioMaster Pocket ELRS z dwoma odbiornikami EPW6 TCXO

Zestaw RC oparty na aparaturze RadioMaster Pocket ELRS Charcoal obejmuje dwa odbiorniki HappyModel EPW6 TCXO 2.4 GHz oraz dwie dodatkowe anteny RadioMaster T ze złączem U.FL o długości 65 mm i 95 mm. Jest to komplet przeznaczony do budowy systemu sterowania ExpressLRS dla dwóch modeli RC.

RadioMaster Pocket wykorzystuje system EdgeTX i wewnętrzny moduł ExpressLRS 2.4 GHz. Odbiorniki EPW6 oferują po 6 wyjść PWM oraz możliwość pracy z protokołem PWM lub CRSF, dzięki czemu mogą być stosowane zarówno w klasycznych modelach RC, jak i konfiguracjach wykorzystujących komunikację szeregową.

Dla kogo jest ten zestaw?

• Dla użytkownika systemu ExpressLRS 2.4 GHz, który potrzebuje jednej aparatury i odbiorników do dwóch modeli.
• Dla osób budujących modele RC wymagające odbiornika z maksymalnie 6 wyjściami PWM.
• Dla użytkowników, którzy chcą mieć do dyspozycji dodatkowe anteny U.FL o dwóch różnych długościach.
• Dla osób szukających kompaktowej aparatury z gimbalami Halla i systemem EdgeTX.

Dla kogo NIE jest?

• Dla modeli wykorzystujących system sterowania pracujący wyłącznie w paśmie 868/915 MHz.
• Dla urządzeń wymagających odbiornika z większą liczbą fizycznych wyjść PWM niż 6.
• Dla użytkowników szukających zestawu z akumulatorami 18650 - ogniwa do aparatury nie są dołączone.

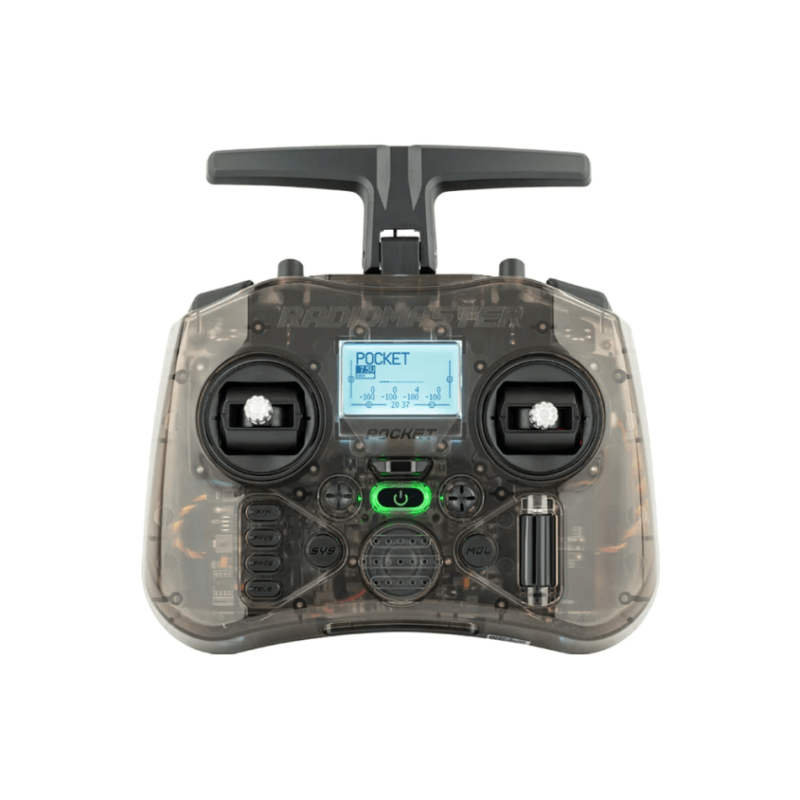

RadioMaster Pocket ELRS Charcoal

Aparatura pracuje w zakresie 2.400-2.480 GHz i w wybranym wariancie posiada wewnętrzny moduł ExpressLRS 2.4 GHz. System EdgeTX zapewnia obsługę modeli i konfigurację funkcji sterowania, a gimbale z efektem Halla odpowiadają za pomiar położenia drążków bez klasycznych potencjometrów.

• System operacyjny: EdgeTX
• Wewnętrzny moduł RF: ELRS 2.4 GHz
• Maksymalna liczba kanałów: 16, zależnie od odbiornika
• Gimbale: efekt Halla
• Wyświetlacz: monochromatyczny LCD 128 x 64
• Zasilanie: 2x akumulator 18650
• Ładowanie: USB-C QC3
• Napięcie robocze: 6.6-8.4 V DC
• Waga aparatury: 288 g

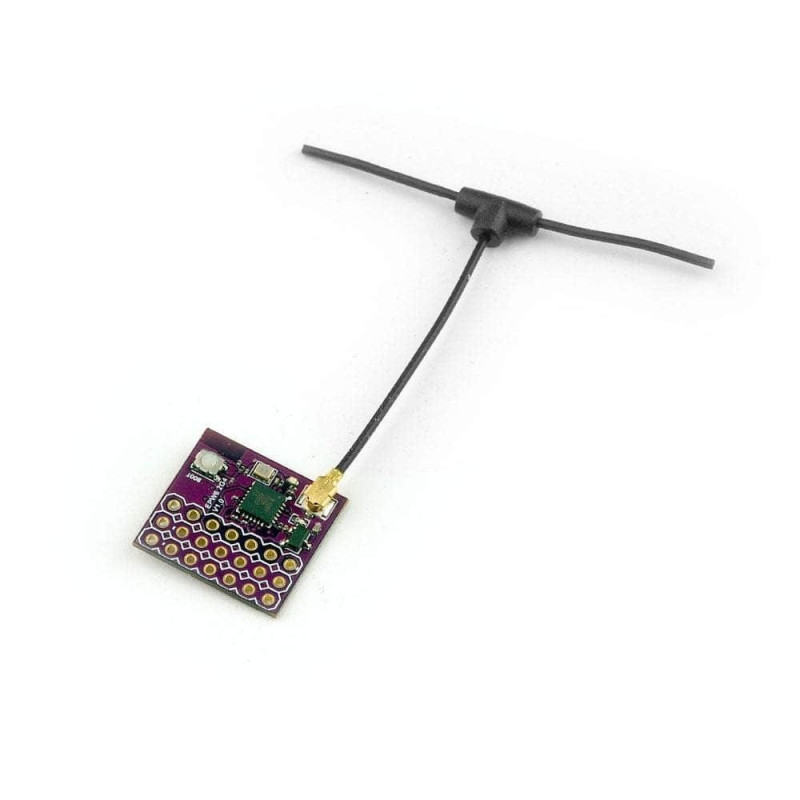

Dwa odbiorniki HappyModel EPW6 TCXO

Każdy odbiornik EPW6 TCXO pracuje w systemie ExpressLRS 2.4 GHz i oferuje 6 wyjść PWM. Odbiornik wykorzystuje układy ESP8285 oraz SX1280/1281 i może pracować z protokołem PWM lub CRSF.

• Liczba odbiorników w zestawie: 2 szt.
• Pasmo RF: 2.4 GHz, 2400-2480 MHz
• Liczba wyjść PWM: 6
• Protokół odbiornika: PWM lub CRSF
• Moc telemetrii: 12 dBm
• Złącze antenowe: IPEX MHF 1 / U.FL
• Zasilanie według danych produktu Avifly: +5 V DC
• Wymiary PCB: 19 x 17.5 mm
• Waga: 1.49 g z anteną

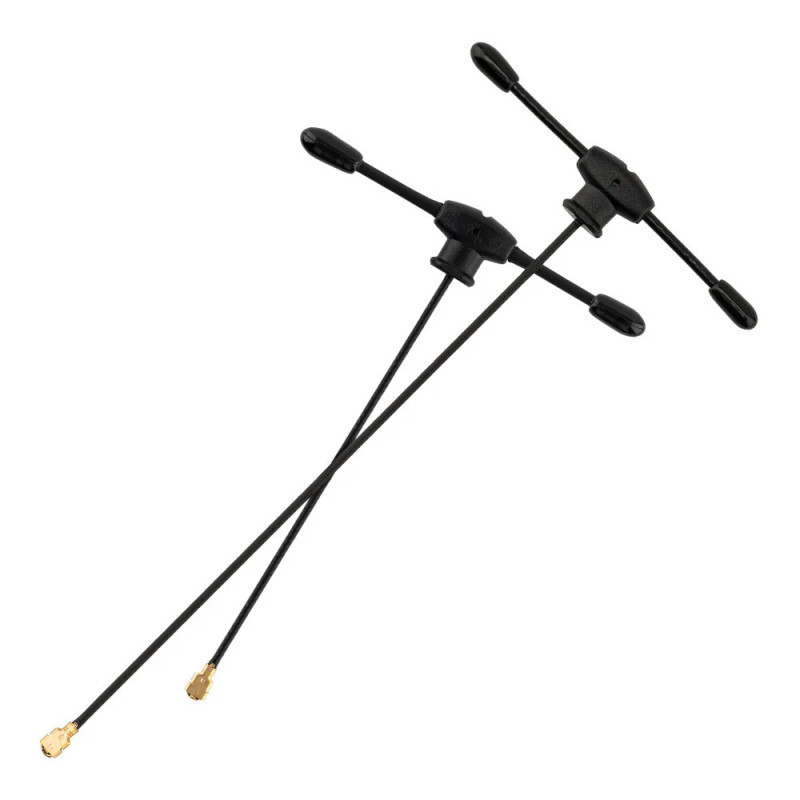

Dodatkowe anteny RadioMaster U.FL

Do zestawu dołączone są dodatkowo dwie anteny T pracujące w paśmie 2.4 GHz. Obie wykorzystują złącze U.FL, zgodne ze złączem antenowym odbiornika EPW6.

• 1x antena RadioMaster T 2.4 GHz U.FL - długość przewodu 65 mm, waga 1.76 g
• 1x antena RadioMaster T 2.4 GHz U.FL - długość przewodu 95 mm, waga 1.90 g

Specyfikacja zestawu

• System sterowania: ExpressLRS
• Pasmo pracy: 2.4 GHz
• Aparatura: RadioMaster Pocket ELRS Charcoal
• System aparatury: EdgeTX
• Odbiorniki: 2x HappyModel EPW6 TCXO
• Wyjścia odbiornika: 6x PWM
• Obsługiwany protokół odbiornika: PWM lub CRSF
• Złącze antenowe odbiorników: U.FL
• Dodatkowe anteny: 1x 65 mm oraz 1x 95 mm

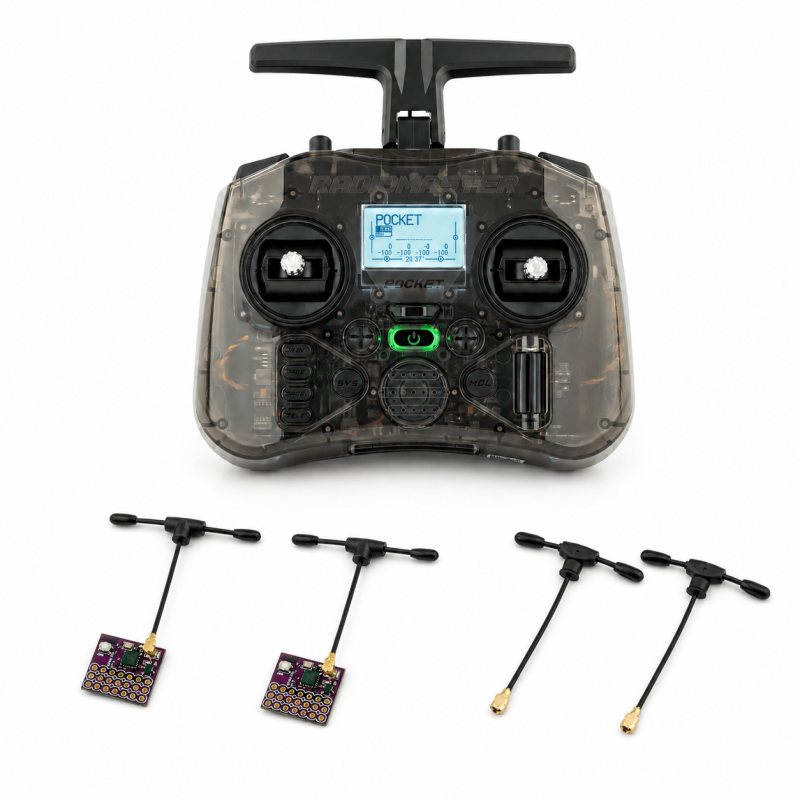

Zawartość zestawu

• 1x aparatura RadioMaster Pocket ELRS Charcoal
• 2x odbiornik HappyModel EPW6 TCXO 2.4 GHz
• 1x antena RadioMaster T 2.4 GHz U.FL 65 mm
• 1x antena RadioMaster T 2.4 GHz U.FL 95 mm

Najczęściej zadawane pytania

Czy RadioMaster Pocket jest kompatybilny z odbiornikami EPW6 TCXO?

Tak. Wybrany wariant RadioMaster Pocket wykorzystuje ExpressLRS 2.4 GHz, a odbiorniki EPW6 TCXO również pracują w systemie ExpressLRS 2.4 GHz.

Czy można używać obu odbiorników z jedną aparaturą?

Tak. Odbiorniki mogą zostać zastosowane w dwóch oddzielnych modelach sterowanych z tej samej aparatury po odpowiednim skonfigurowaniu systemu ExpressLRS i modeli w EdgeTX.

Czy EPW6 obsługuje klasyczne serwa PWM?

Tak. Każdy odbiornik posiada 6 wyjść PWM i może pracować jako odbiornik PWM.

Czy dodatkowe anteny 65 mm i 95 mm pasują do EPW6?

Tak. Odbiornik EPW6 ma złącze antenowe IPEX MHF 1 / U.FL, a dodatkowe anteny RadioMaster wykorzystują złącze U.FL i pracują w paśmie 2.4 GHz.

Czy akumulatory do RadioMaster Pocket są w zestawie?

Nie. Aparatura wymaga dwóch ogniw 18650, które należy dokupić osobno.

Rada eksperta Avifly: Przy montażu odbiornika prowadź aktywną część anteny możliwie daleko od przewodów zasilających, regulatorów i elementów wykonanych z włókna węglowego. Nie ciągnij również za przewód podczas odpinania złącza U.FL - samo złącze należy podważać pionowo.
