Moduł nadawczy GEPRC LINKFLOW 915M/2.4G - ExpressLRS Dual-Band, JR Bay, 1000mW

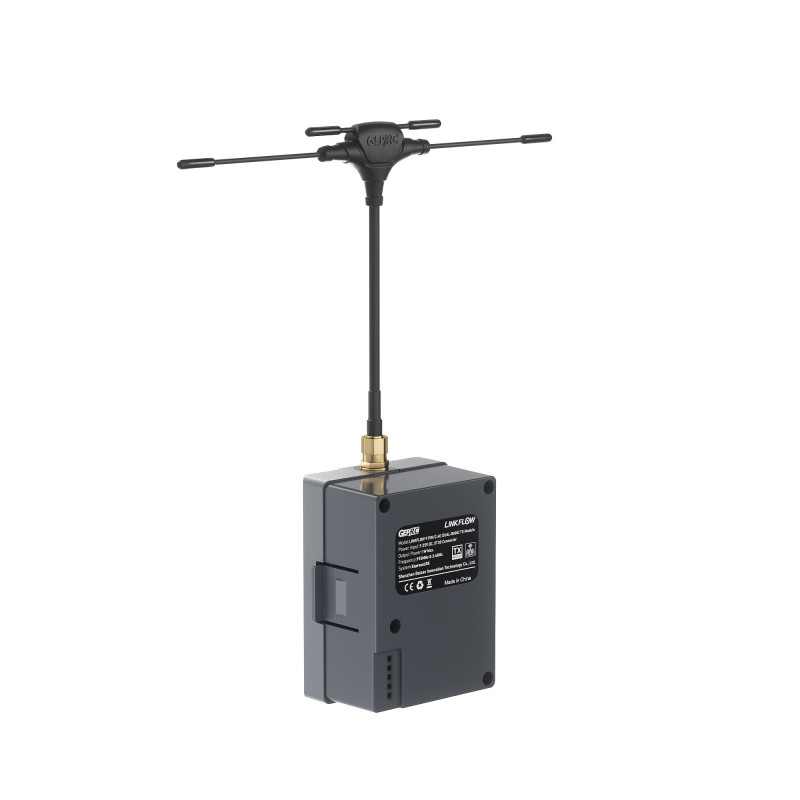

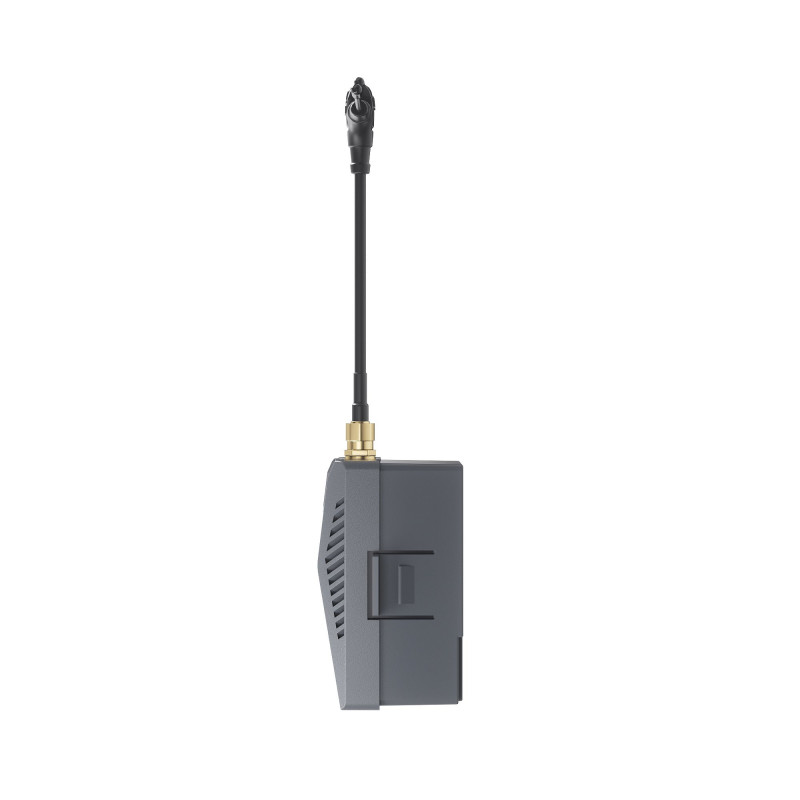

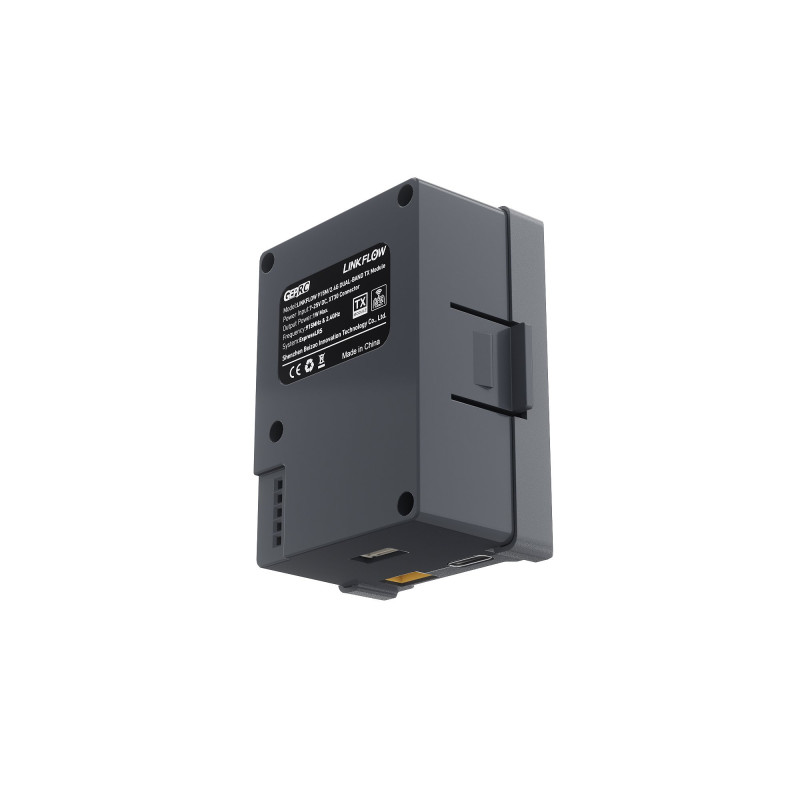

Moduł nadawczy GEPRC LINKFLOW 915M/2.4G ExpressLRS

GEPRC LINKFLOW 915M/2.4G to zewnętrzny moduł nadawczy ExpressLRS do aparatur RC wyposażonych w standardową zatokę JR Bay. Obsługuje pracę w pasmach 868 MHz, 915 MHz oraz 2.4 GHz, wykorzystuje układ radiowy Semtech LR1121 i oferuje moc wyjściową do 1000 mW.

Moduł ma aktywne chłodzenie, stabilizowany temperaturowo oscylator TCXO, wejście zasilania XT30 dla pakietów 2-6S oraz aktualizację firmware przez USB i WiFi. Sprawdzi się w konfiguracjach ExpressLRS, gdzie potrzebna jest obsługa różnych pasm i wysoka moc nadawania.

Dla kogo jest ten moduł?

• Używam aparatury RC z zatoką modułu w standardzie JR Bay.
• Buduję lub modernizuję system sterowania ExpressLRS.
• Potrzebuję obsługi pasma 868 MHz, 915 MHz lub 2.4 GHz.
• Chcę zasilać moduł z zewnętrznego pakietu 2-6S przez złącze XT30.

Dla kogo NIE jest?

• Moja aparatura nie ma zatoki JR Bay - przed zakupem trzeba potwierdzić możliwość montażu modułu.
• Szukam odbiornika do drona - LINKFLOW jest modułem nadawczym montowanym w aparaturze.
• Nie korzystam z systemu ExpressLRS.

Najważniejsze cechy

• Obsługa 868 MHz, 915 MHz i 2.4 GHz - możliwość dobrania pasma do używanej konfiguracji ExpressLRS.
• Układ RF Semtech LR1121 - radiowy układ trzeciej generacji obsługujący pracę dual-band.
• Moc wyjściowa do 1000 mW - zapas mocy dla wymagających konfiguracji radiowych.

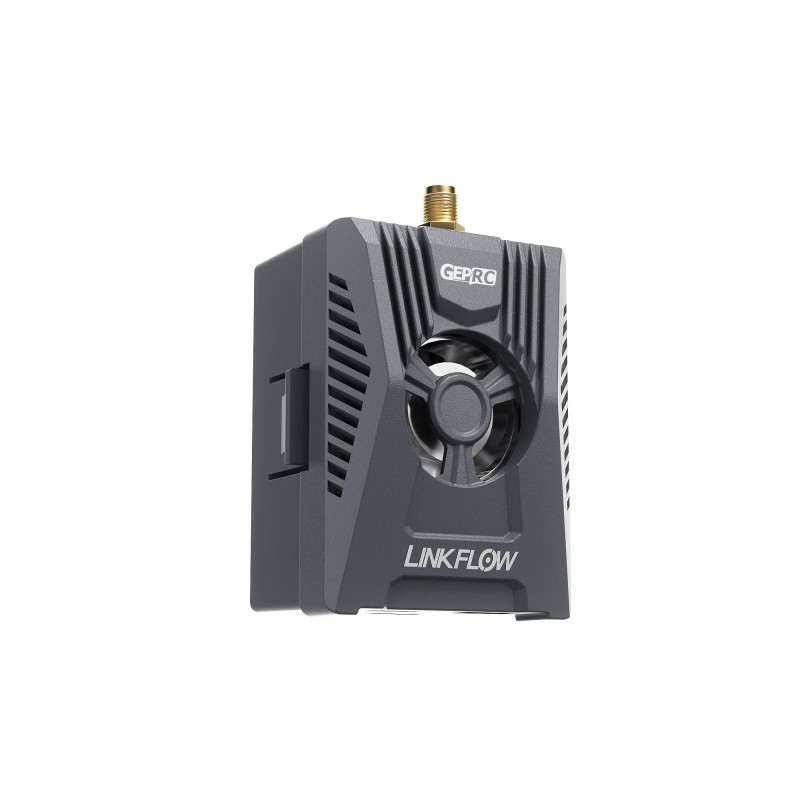

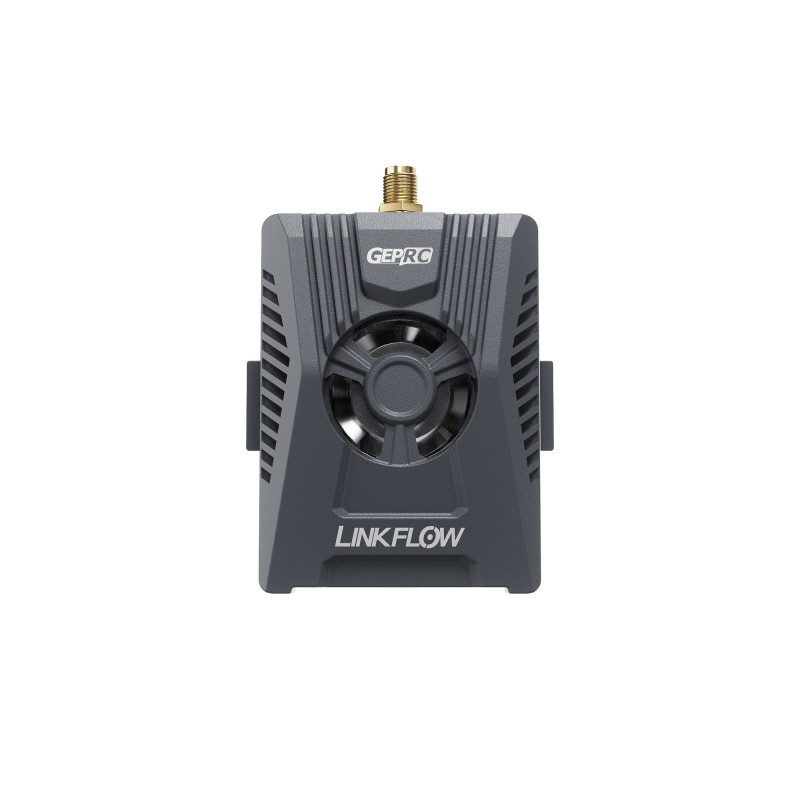

• Aktywne chłodzenie z regulowaną prędkością wentylatora - ogranicza temperaturę podczas pracy z wysoką mocą.
• Oscylator TCXO - stabilizuje częstotliwość przy zmianach temperatury.
• Wbudowany układ Backpack ESP32-C3 - umożliwia współpracę z urządzeniami peryferyjnymi.
• Port UART - przewidziany do zastosowania jako repeater komunikacyjny lub odbiornik dużej mocy.
• Aktualizacja firmware przez USB i WiFi - wygodna obsługa oprogramowania modułu.

Specyfikacja techniczna

• Model: GEPRC LINKFLOW 915M/2.4G Dual-Band TX Module
• System: ExpressLRS
• Obsługiwane pasma: 915 MHz FCC, 868 MHz EU, 2.4 GHz ISM
• Typ zatoki modułu: JR Bay
• Układ główny: ESP32
• Układ Backpack: ESP32-C3
• Układ RF: Semtech LR1121
• Moc wyjściowa: do 1000 mW
• Oscylator: TCXO
• Częstotliwość odświeżania: 50-500 Hz LoRa, 1000 Hz FSK
• Złącze antenowe: SMA
• WiFi: tak
• Wskaźnik RGB: tak

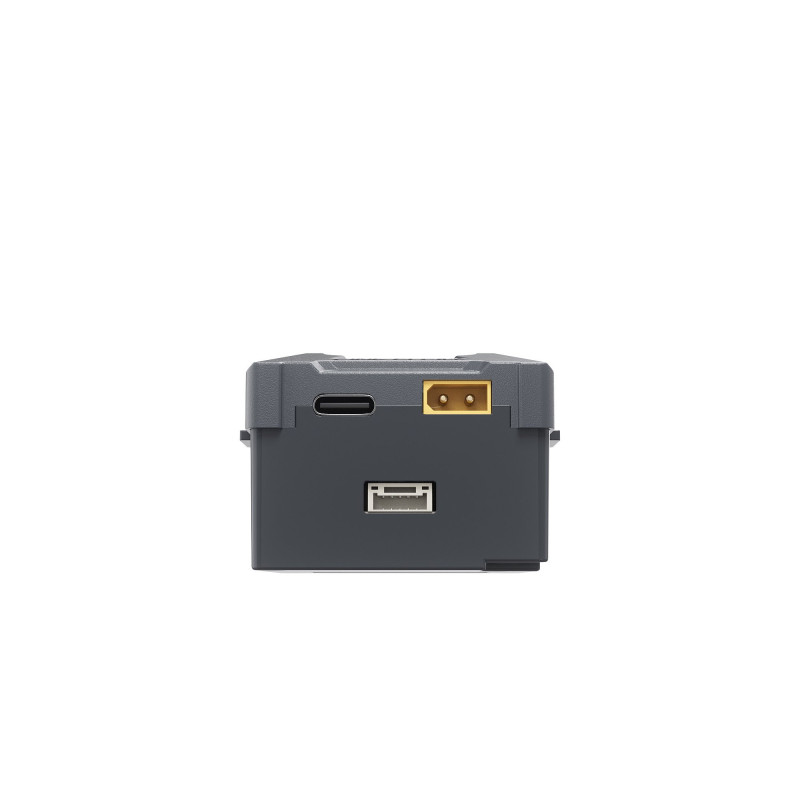

• Zasilanie zewnętrzne: 2-6S, XT30
• Waga: 60 g bez anteny
• Firmware: GEPRC LINKFLOW 900/2400 Dual-Band TX

Zawartość zestawu

• 1x moduł nadawczy GEPRC LINKFLOW 915M/2.4G Dual-Band TX

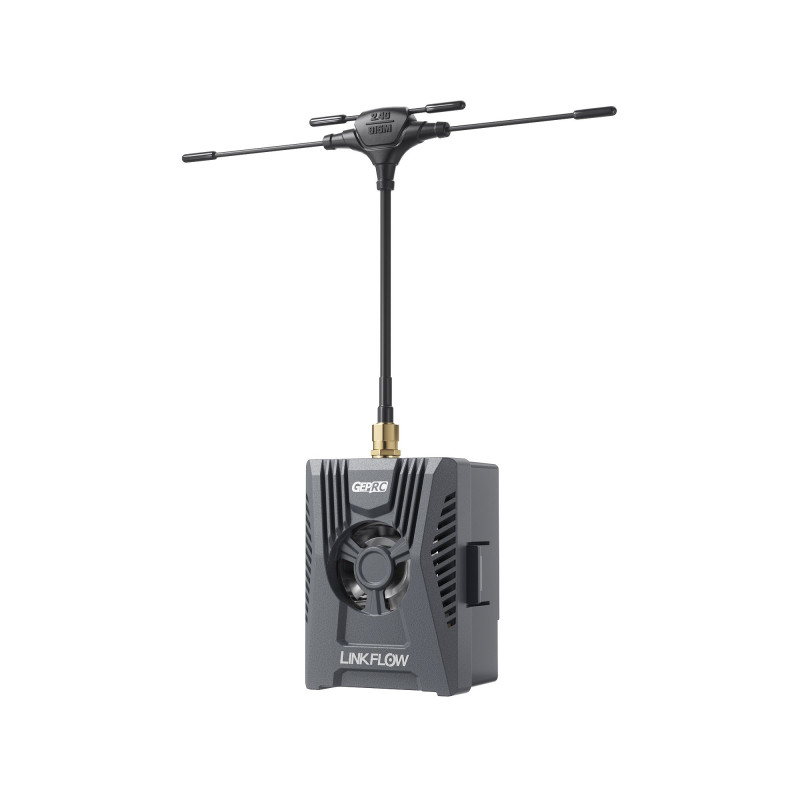

• 1x antena T 915M/2.4G Dual-Band
• 1x przewód GH1.25 3-pin
• 1x metalowa siatka przeciwpyłowa
• 1x instrukcja obsługi

Najczęściej zadawane pytania

Nie. Moduł ma obudowę w standardzie JR Bay, dlatego przed zakupem potwierdź obecność kompatybilnej zatoki w swojej aparaturze.

Moduł obsługuje pasma 915 MHz FCC, 868 MHz EU oraz 2.4 GHz ISM. Wybrane pasmo musi odpowiadać konfiguracji używanego systemu ExpressLRS.

Tak. Aktualizację firmware przez USB oraz WiFi.

Port UART do zastosowania modułu jako repeater komunikacyjny lub do konfiguracji odbiornika dużej mocy.

Rada eksperta Avifly: Przy pracy z wysoką mocą nie zasłaniaj wentylatora ani metalowej siatki wlotu powietrza. Przed pierwszym użyciem ustaw właściwe pasmo i moc zgodnie z lokalnymi przepisami oraz używanym odbiornikiem ExpressLRS.
