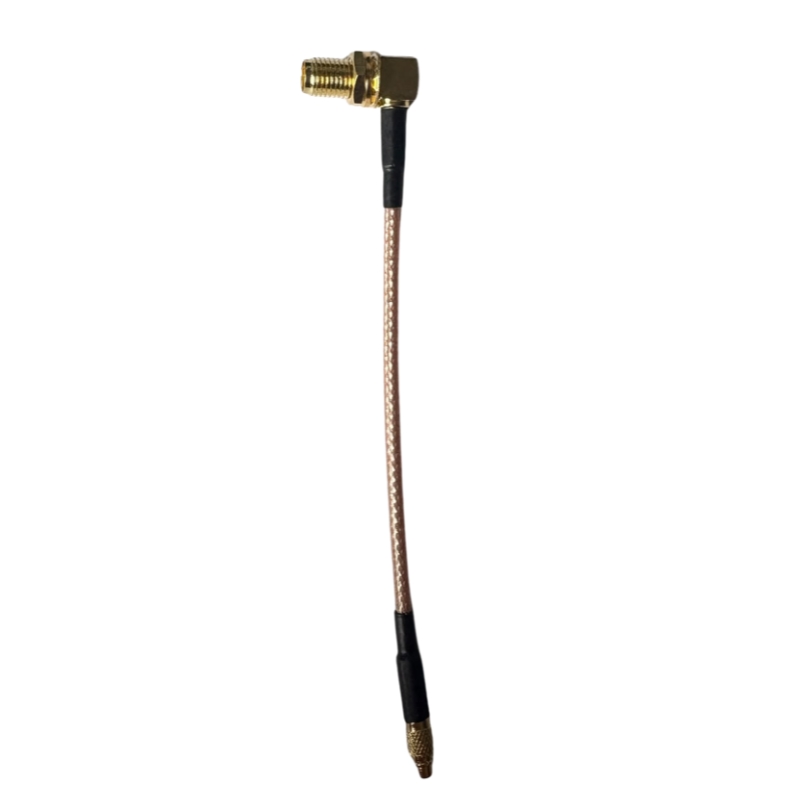

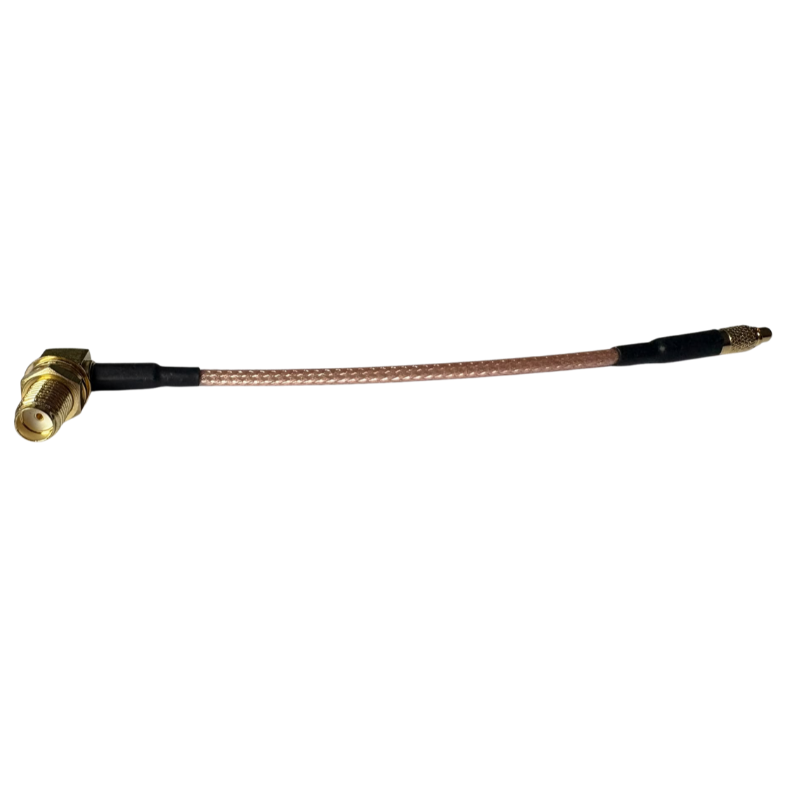

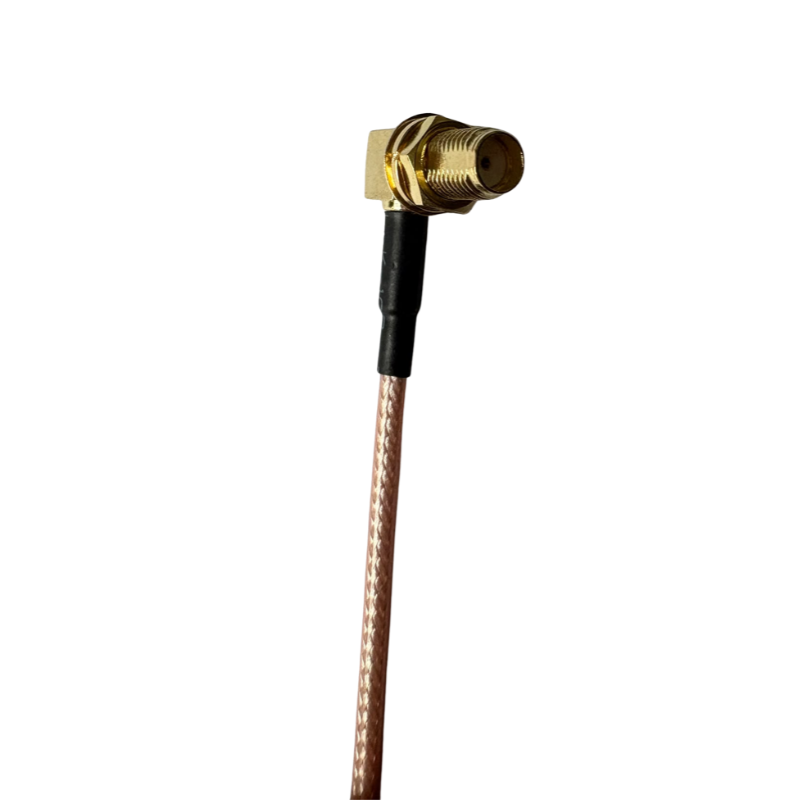

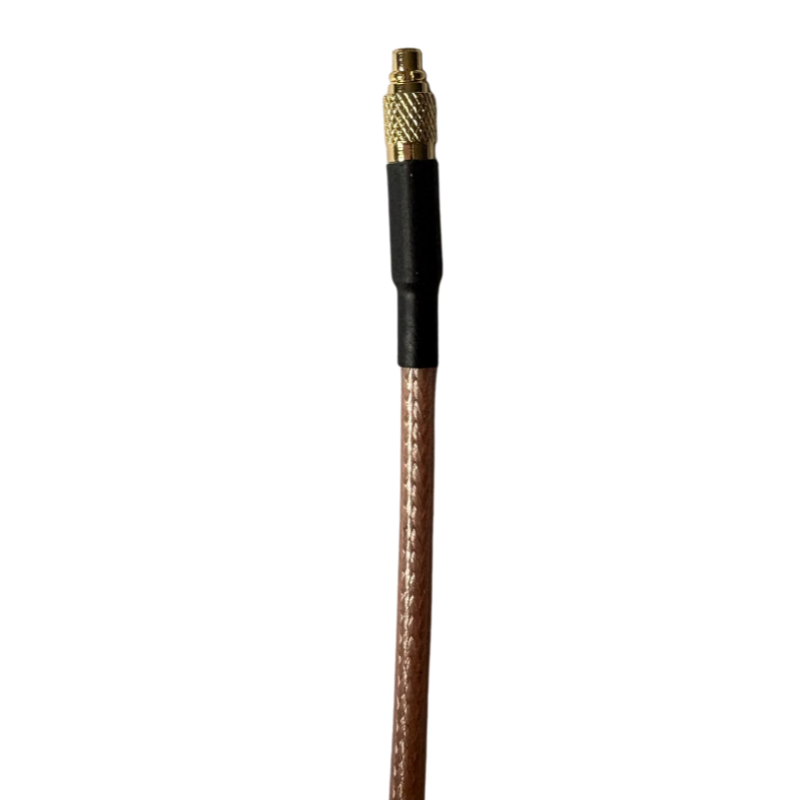

Pigtail antenowy Avifly SMA Female Bulkhead kątowy do MMCX prosty - 10 cm

Pigtail antenowy Avifly SMA Female Bulkhead kątowy do MMCX - 10 cm

Pigtail antenowy Avifly o długości 10 cm służy do połączenia urządzenia wyposażonego w złącze MMCX z anteną lub elementem instalacji wykorzystującym panelowe gniazdo SMA Female. Kątowa konstrukcja złącza SMA ułatwia prowadzenie przewodu w instalacjach, w których przestrzeń za obudową lub panelem jest ograniczona.

Panelowe złącze SMA Female Bulkhead umożliwia stabilne zamocowanie w obudowie, płytce montażowej lub innym przygotowanym otworze. Pozwala to przenieść złącze antenowe na zewnętrzną część konstrukcji i ograniczyć bezpośrednie obciążanie złącza MMCX w urządzeniu.

Najważniejsze cechy

• Długość 10 cm - odpowiednia do krótkich połączeń wewnątrz obudowy lub konstrukcji
• SMA Female Bulkhead - panelowe gniazdo przeznaczone do montażu w przygotowanym otworze
• Kątowe wyprowadzenie SMA - ułatwia prowadzenie przewodu przy ograniczonej przestrzeni za panelem
• Proste złącze MMCX - przewód wychodzi w osi złącza urządzenia
• Przewód połączeniowy RF - pozwala wyprowadzić złącze antenowe w dogodniejsze miejsce

Największe zalety

• Umożliwia panelowy montaż gniazda SMA
• Ogranicza konieczność częstego podłączania anteny bezpośrednio do złącza MMCX urządzenia
• Kątowa konstrukcja złącza SMA ułatwia prowadzenie przewodu wzdłuż obudowy lub panelu
• Długość 10 cm ogranicza nadmiar przewodu w kompaktowych instalacjach

Dla kogo jest ten pigtail?

• Dla osób potrzebujących wyprowadzić złącze SMA Female na obudowę urządzenia
• Dla konstrukcji wyposażonych w kompatybilne złącze MMCX
• Dla instalacji wymagających kątowego wyprowadzenia przewodu od strony złącza SMA
• Dla projektów FPV, radiowych i elektronicznych wykorzystujących odpowiednie typy złączy antenowych

Dla kogo NIE jest?

• Dla instalacji wymagających prostego złącza SMA
• Dla urządzeń wyposażonych w złącza U.FL, RP-SMA lub inne niekompatybilne standardy
• Dla konstrukcji wymagających kątowego złącza MMCX

Specyfikacja techniczna

• Marka: Avifly
• Typ produktu: pigtail antenowy
• Długość przewodu: 10 cm
• Złącze 1: SMA Female Bulkhead
• Orientacja złącza SMA: kątowa
• Sposób montażu złącza SMA: panelowy
• Złącze 2: MMCX
• Orientacja złącza MMCX: prosta

Zawartość zestawu

• 1 x pigtail antenowy Avifly 10 cm SMA Female Bulkhead kątowy do MMCX

Najczęściej zadawane pytania

Czy złącze SMA można zamontować w obudowie?

Tak. Złącze SMA Female ma konstrukcję Bulkhead, czyli jest przeznaczone do montażu panelowego w odpowiednio przygotowanym otworze.

Czy złącze SMA jest kątowe?

Tak. W tej wersji przewód wychodzi ze złącza SMA pod kątem, co ułatwia montaż w miejscach z ograniczoną przestrzenią.

Czy złącze MMCX jest kątowe?

Nie. W tej wersji złącze MMCX jest proste, dlatego przewód wychodzi w osi złącza.

Czy przewód pasuje do złącza RP-SMA?

Nie należy traktować SMA i RP-SMA jako złączy zamiennych. Przed zakupem trzeba sprawdzić standard oraz budowę złącza w urządzeniu i antenie.

Do czego służy montaż Bulkhead?

Montaż Bulkhead pozwala przymocować złącze SMA do ścianki obudowy lub panelu. Dzięki temu antena może być podłączana od zewnętrznej strony konstrukcji.

Rada eksperta Avifly: Przed montażem sprawdź nie tylko oznaczenie SMA, ale również obecność lub brak środkowego pinu. Złącza SMA i RP-SMA są podobne wizualnie, ale nie powinny być dobierane wyłącznie na podstawie gwintu.
