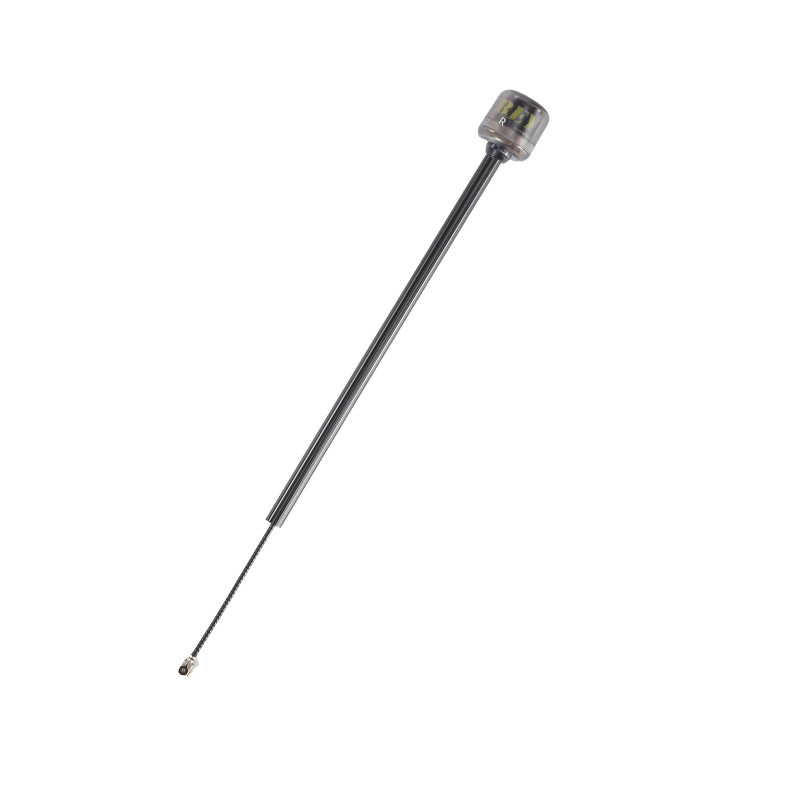

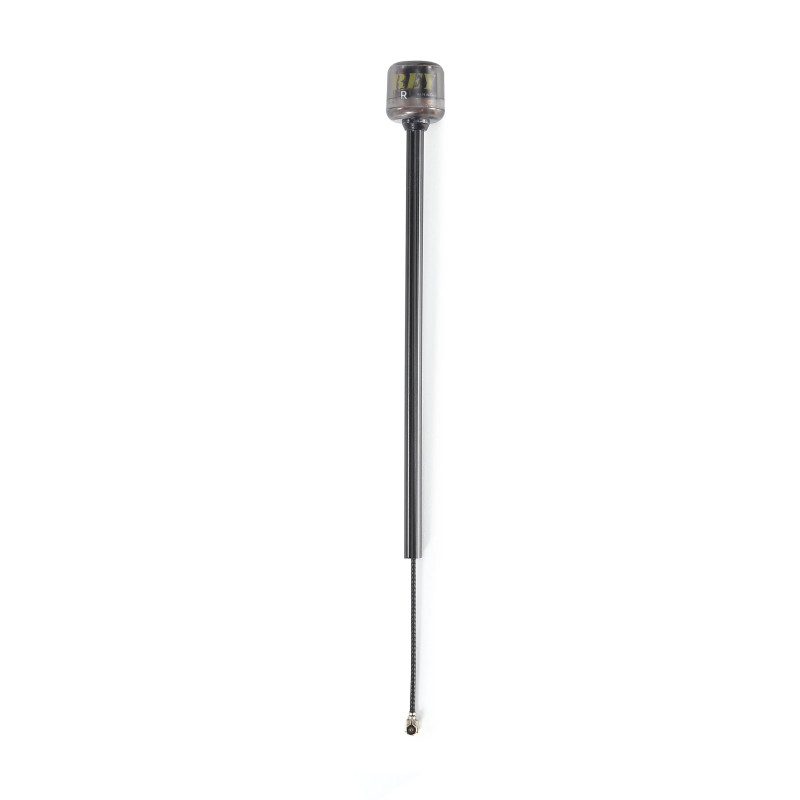

Antena FPV FlyFishRC Osprey 5.8GHz RHCP - UFL/IPEX, 140mm, zysk 2.82dBi

Antena FPV FlyFishRC Osprey 5.8GHz RHCP UFL/IPEX 140mm

FlyFishRC Osprey 5.8GHz RHCP to lekka antena FPV do systemów analogowych 5.8GHz, przeznaczona do montażu w dronach FPV z gniazdem UFL/IPEX 1. Wersja RHCP sprawdzi się w konfiguracjach, w których pozostałe anteny w torze wideo również pracują w polaryzacji prawoskrętnej.

Model Osprey wykorzystuje konstrukcję 4-listkową, transparentną obudowę i hybrydową sieć antenową. Producent podaje zysk 2.82 dBi, skuteczność promieniowania 99% oraz bardzo niski współczynnik VSWR ≤1.2:1, co ma znaczenie dla stabilności sygnału i ograniczenia strat w torze wideo.

Najważniejsze cechy

• Pasmo 5.8GHz - kompatybilne z typowymi analogowymi systemami FPV pracującymi w zakresie 5.6-6.0GHz.
• Polaryzacja RHCP - właściwy wybór do zestawów, w których kamera/VTX i gogle/odbiornik korzystają z anten prawoskrętnych.
• Złącze UFL/IPEX 1 - niskoprofilowe złącze stosowane w lekkich nadajnikach VTX i małych konstrukcjach FPV.
• Zysk 2.82 dBi - dobry kompromis między charakterystyką dookólną a użytecznym wzmocnieniem sygnału.
• VSWR ≤1.2:1 - niski współczynnik fali stojącej ogranicza straty i pomaga utrzymać stabilną pracę toru antenowego.
• Waga 3.56 g - antena nadaje się do lżejszych buildów, gdzie liczy się każdy gram na ogonie lub top plate.
• Obudowa z poliwęglanu - hermetycznie zamknięta konstrukcja chroni elementy antenowe przed uszkodzeniami mechanicznymi.
• Przewód RG1.13 w rurce ochronnej - cienki przewód koncentryczny z dodatkową ochroną mechaniczną.

Dla kogo jest ta antena?

• Dla pilotów FPV używających analogowego toru wideo 5.8GHz.
• Dla osób budujących lekkiego quada z nadajnikiem VTX wyposażonym w gniazdo UFL/IPEX 1.
• Dla użytkowników, którzy potrzebują anteny w polaryzacji RHCP.
• Dla buildów, gdzie ważna jest niska masa i mała głowica anteny.

Dla kogo NIE jest?

• Nie jest dla systemów z antenami LHCP, jeśli chcesz zachować pełną zgodność polaryzacji.
• Nie jest do nadajników VTX ze złączem SMA lub RP-SMA bez odpowiedniego adaptera.
• Nie jest anteną patch kierunkową do gogli - to lekka antena do montażu w dronie.
• Nie jest przeznaczona do pasm innych niż 5.8GHz FPV.

Dlaczego polaryzacja RHCP ma znaczenie?

W FPV anteny nadawcza i odbiorcza powinny pracować w tej samej polaryzacji. Jeśli dron ma antenę RHCP, to odbiornik w goglach lub module VRX również powinien korzystać z anten RHCP. Mieszanie RHCP z LHCP powoduje duże straty sygnału i może pogorszyć obraz, zwłaszcza przy dalszym locie albo za przeszkodami.

Zakres pracy 5.6-6.0GHz

Producent podaje pasmo pracy 5.6-6.0GHz, czyli zakres obejmujący typowe kanały używane w analogowym FPV 5.8GHz. Dzięki temu antena może pracować z popularnymi nadajnikami VTX stosowanymi w quadach freestyle, toothpickach, cinewhoopach i lekkich konstrukcjach FPV.

Kompaktowa głowica i niska masa

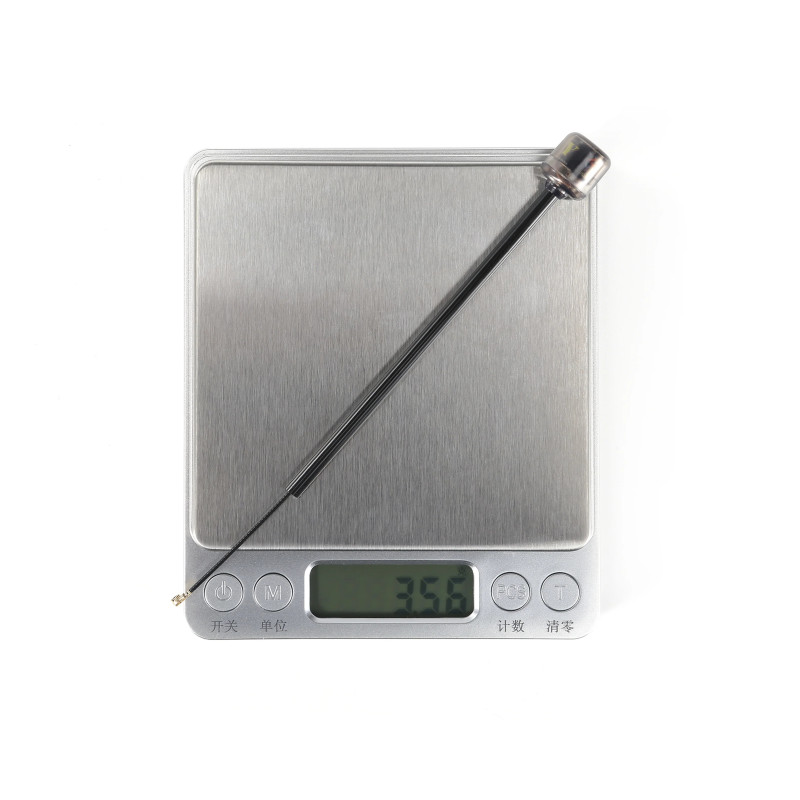

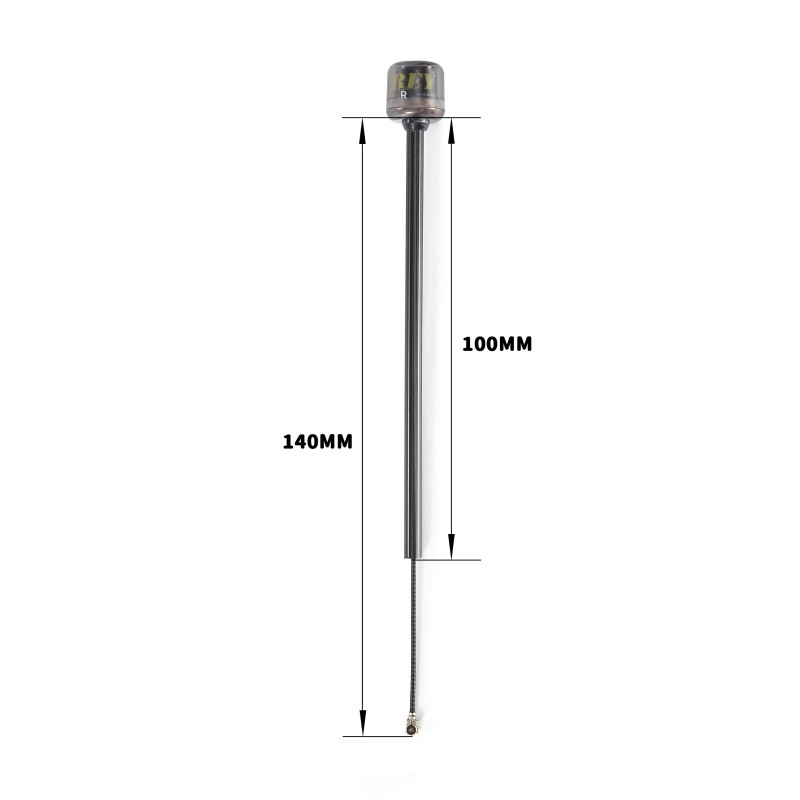

Głowica anteny ma średnicę 14.1 mm i wysokość 14 mm. Przy masie 3.56 g antena nie obciąża wyraźnie małej ramy i nie powinna istotnie przesuwać środka ciężkości. To ważne przy lekkich buildach, gdzie zbyt ciężka antena na ogonie może pogorszyć prowadzenie drona.

Specyfikacja techniczna

Zawartość zestawu

• 1x antena FlyFishRC Osprey 5.8GHz IPEX/UFL FPV Antenna - RHCP 140mm

FAQ - najczęściej zadawane pytania

Tak, producent podaje złącze UFL/IPEX 1. Przed montażem sprawdź, czy Twój nadajnik VTX ma dokładnie takie samo gniazdo.

Nie jest to zalecane. Antena ma polaryzację RHCP, więc dla najlepszego sygnału druga strona toru wideo również powinna pracować w RHCP.

To lekka antena FPV ze złączem UFL/IPEX, typowo montowana po stronie drona, bezpośrednio do nadajnika VTX.

Rada eksperta Avifly: Przy montażu anteny UFL nie ciągnij za przewód koncentryczny. Wpinaj i wypinaj złącze prostopadle do płytki VTX, bo wyrwane gniazdo UFL jest jedną z najczęstszych awarii w małych buildach FPV.
