Antena FPV FlyFishRC Osprey 5.8GHz 150mm RP-SMA LHCP

Antena FPV FlyFishRC Osprey 5.8GHz 150mm RP-SMA LHCP

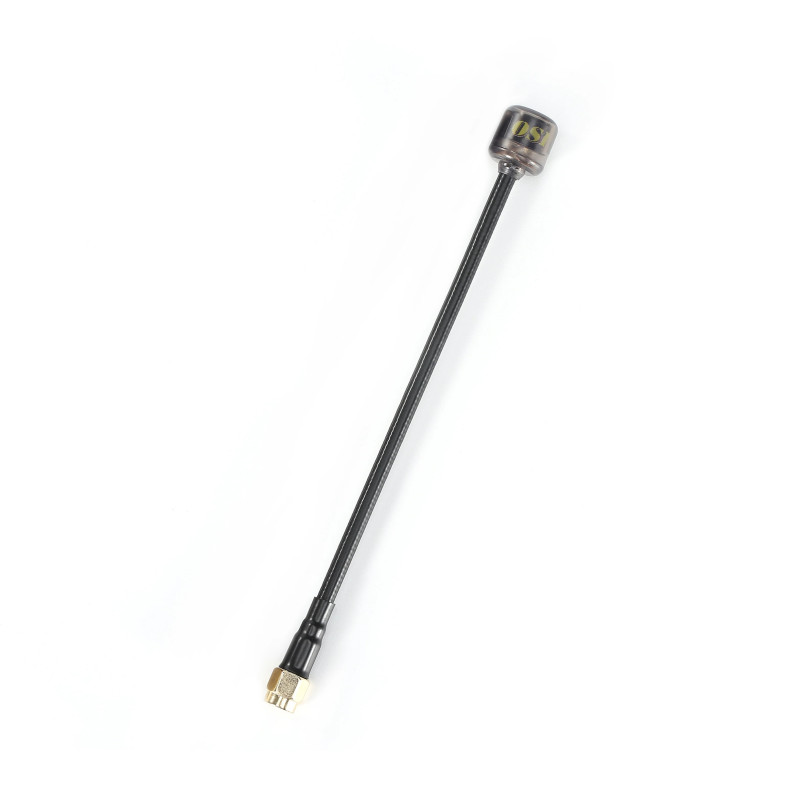

Antena FPV FlyFishRC Osprey 5.8GHz 150mm RP-SMA LHCP to kołowa antena do toru wideo FPV 5.8GHz, wyposażona w pozłacane złącze RP-SMA, przewód RG141 i polaryzację LHCP. Wersja 150mm ułatwia wyprowadzenie główki anteny poza elementy ramy, obudowę gogli lub miejsce zasłonięte przez karbon.

Model Osprey wykorzystuje 4-listkową konstrukcję antenową, kompaktową główkę oraz szczelną obudowę z odpornego na uderzenia poliwęglanu. To praktyczny wybór do zestawów FPV, w których liczy się stabilny sygnał, poprawna polaryzacja i sensowna długość przewodu do montażu.

Najważniejsze cechy

• Pasmo 5.8GHz - antena pracuje w głównym paśmie wideo FPV, z zakresem częstotliwości 5.6GHz-6.0GHz.
• Polaryzacja LHCP - właściwy wybór do systemów, w których pozostałe anteny w torze wideo również pracują w LHCP.
• Złącze RP-SMA - pozłacane złącze do urządzeń i przewodów zgodnych z RP-SMA.
• Długość 150mm - pomaga wynieść antenę ponad przeszkody konstrukcyjne i oddalić aktywną część od karbonu.
• Zysk 2.82dBi - kompromis między pokryciem sygnału a kierunkowością, typowy dla anten kołowych FPV.
• VSWR <=1.2:1 - niski współczynnik fali stojącej wspiera efektywne dopasowanie anteny.
• 99% wydajności promieniowania - według danych producenta antena efektywnie wykorzystuje energię sygnału.
• Przewód RG141 - odporny przewód koncentryczny stosowany w aplikacjach RF.
• Obudowa z poliwęglanu - szczelna konstrukcja chroni elementy anteny przed uszkodzeniami mechanicznymi.
• Dwa warianty koloru - Transparent Black oraz Cyan.

Dla kogo jest ta antena?

• Dla pilotów FPV używających toru wideo 5.8GHz z polaryzacją LHCP.
• Dla osób, które potrzebują anteny z przewodem 150mm zamiast krótkiej anteny typu stubby.
• Dla użytkowników gogli, odbiorników lub VTX ze złączem RP-SMA.
• Dla konfiguracji, w których aktywna część anteny musi być odsunięta od karbonu, akumulatora lub obudowy.

Dla kogo NIE jest?

• Nie jest do toru wideo RHCP, jeżeli po drugiej stronie również nie używasz LHCP.
• Nie jest do urządzeń ze złączem SMA, jeśli nie stosujesz odpowiedniego adaptera.
• Nie jest do systemów pracujących poza pasmem 5.8GHz.
• Nie będzie najlepszym wyborem, jeśli potrzebujesz bardzo krótkiej anteny do ciasnej konstrukcji.

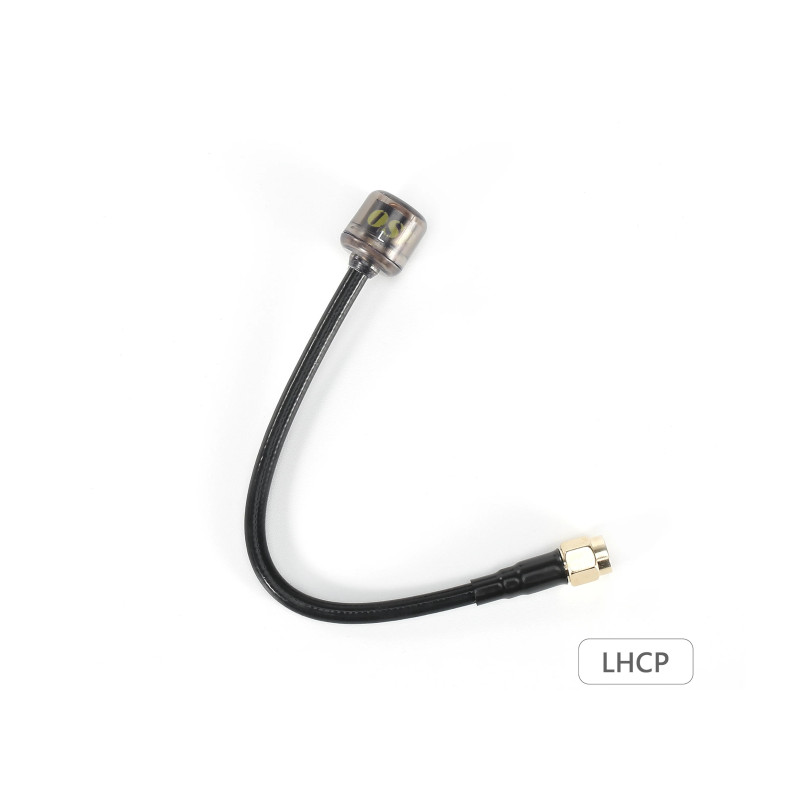

Dlaczego polaryzacja LHCP ma znaczenie?

W torze FPV polaryzacja anten po stronie nadajnika i odbiornika powinna być taka sama. Jeżeli jedna antena pracuje w LHCP, a druga w RHCP, pojawią się duże straty sygnału, które mogą skrócić zasięg i pogorszyć stabilność obrazu.

Ta wersja Osprey jest wariantem LHCP, dlatego najlepiej łączyć ją z goglami, odbiornikami lub antenami nadajnika pracującymi również w LHCP. To szczególnie ważne przy lotach za przeszkodami, nisko nad ziemią lub w miejscach z odbiciami sygnału.

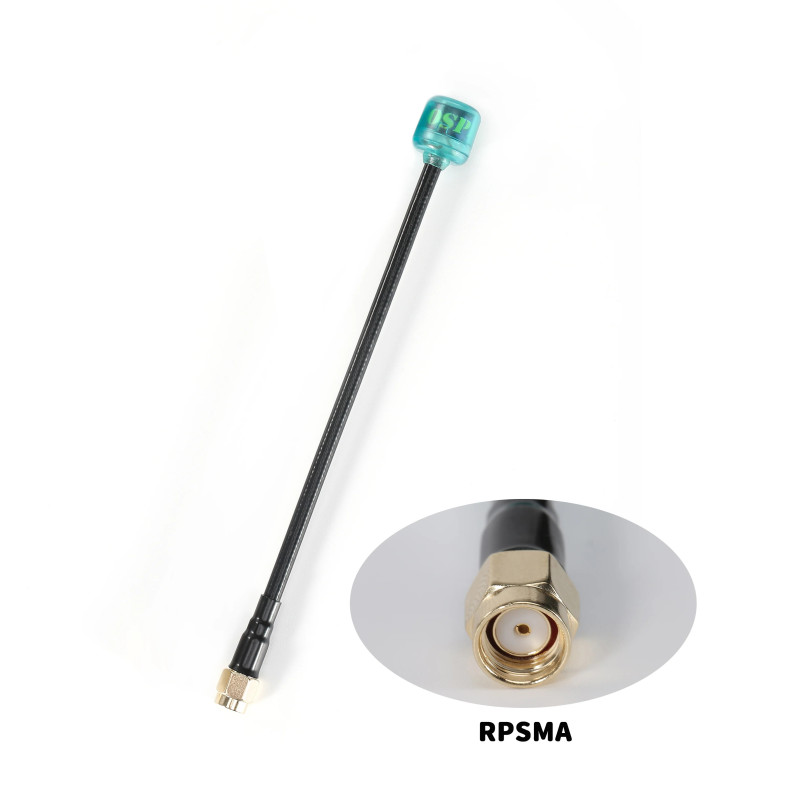

Złącze RP-SMA - sprawdź przed montażem

RP-SMA i SMA wyglądają podobnie, ale nie są tym samym standardem. Różni się układ styku środkowego, dlatego przed montażem warto sprawdzić, czy urządzenie rzeczywiście wymaga anteny RP-SMA.

Nie wciskaj anteny na siłę i nie dokręcaj jej narzędziami. Gwint powinien wejść płynnie, a połączenie ma być stabilne bez naprężania przewodu koncentrycznego.

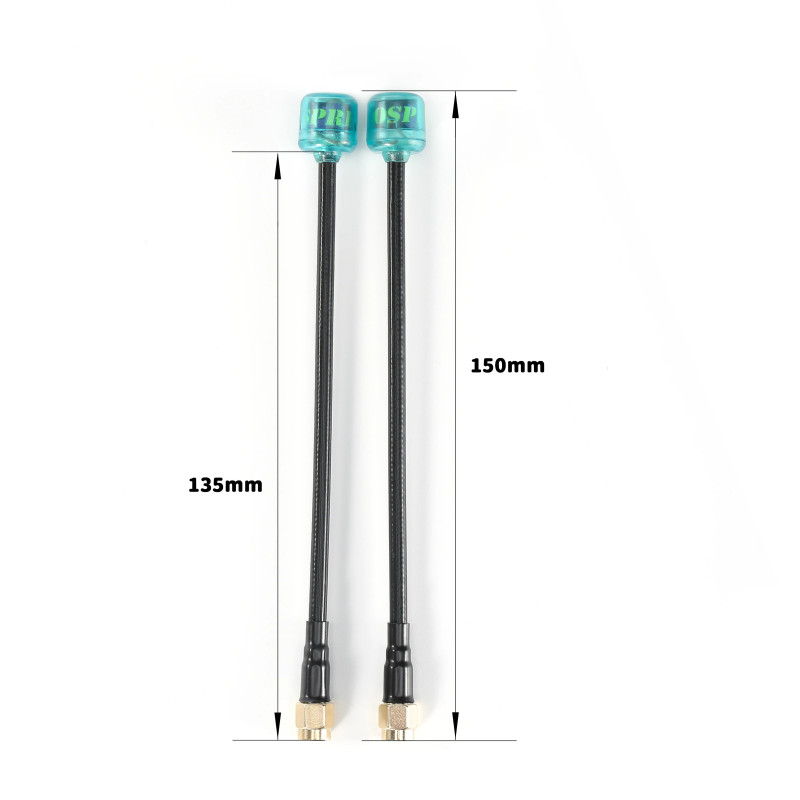

Wersja 150mm - kiedy ma sens?

Długość 150mm przydaje się wtedy, gdy główka anteny musi znaleźć się wyżej lub dalej od elementów zasłaniających sygnał. W dronach FPV takim elementem może być karbonowa rama, akumulator, kamera HD, moduł VTX lub elementy mocowania.

Dłuższy przewód daje więcej swobody montażowej, ale trzeba go prowadzić ostrożnie. Przewód nie powinien ocierać o śmigła, pracować na ostrym zagięciu ani być naprężony przy uderzeniu.

Specyfikacja techniczna

Warianty kolorystyczne

• Transparent Black - przezroczysta czerń.
• Cyan - cyjan.

Zawartość zestawu

• 1x antena FlyFishRC Osprey 5.8GHz RP-SMA LHCP 150mm

FAQ - najczęściej zadawane pytania

Nie do każdego. Muszą zgadzać się trzy rzeczy: pasmo 5.8GHz, polaryzacja LHCP oraz złącze RP-SMA. Jeśli urządzenie ma SMA albo anteny RHCP, potrzebny będzie inny wariant lub odpowiedni adapter.

Nie jest to zalecane. Mieszanie LHCP z RHCP powoduje duże straty sygnału i może pogorszyć zasięg oraz jakość obrazu. W jednym torze wideo trzymaj jedną polaryzację.

RP-SMA i SMA mają podobny gwint, ale różnią się stykiem środkowym. Przed zakupem sprawdź dokładnie typ złącza w goglach, odbiorniku lub VTX, ponieważ błędny standard nie będzie pasował bez adaptera.

Nie zawsze. Wersja 150mm daje większą swobodę wyprowadzenia anteny poza przeszkody konstrukcyjne. Krótsza antena może być wygodniejsza w małych dronach lub tam, gdzie liczy się kompaktowy montaż.

Rada eksperta Avifly: Przy montażu anteny LHCP ustaw główkę tak, aby nie była zasłonięta przez karbon i nie pracowała w strumieniu śmigła. Polaryzację dobieraj konsekwentnie po obu stronach toru wideo.
