Antena FPV FlyFishRC Osprey 5.8GHz 150mm SMA RHCP

Antena FPV FlyFishRC Osprey 5.8GHz 150mm SMA RHCP

FlyFishRC Osprey 5.8GHz 150mm SMA RHCP to antena FPV do transmisji w paśmie 5.8GHz, przeznaczona do dronów, gogli, odbiorników wideo i modułów pracujących ze złączem SMA oraz polaryzacją RHCP.

Długość 150mm sprawdza się tam, gdzie antena ma zostać wyprowadzona ponad ramę, akumulator lub elementy karbonowe. W praktyce pomaga to ograniczyć zasłanianie sygnału przez konstrukcję drona, szczególnie w konfiguracjach freestyle, long range i większych buildach 5 cali.

Najważniejsze cechy

• Pasmo 5.8GHz - zgodne z popularnym zakresem transmisji wideo FPV.
• Polaryzacja RHCP - właściwy wybór do toru wideo FPV, jeśli druga antena w zestawie również pracuje w RHCP.

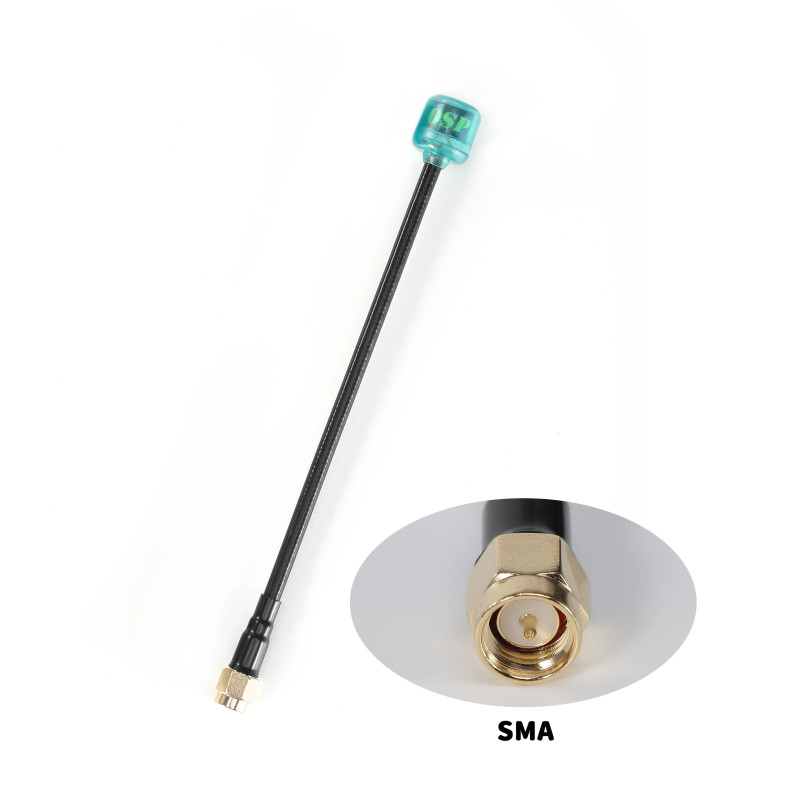

• Złącze SMA - pasuje do urządzeń FPV wyposażonych w gniazdo SMA.

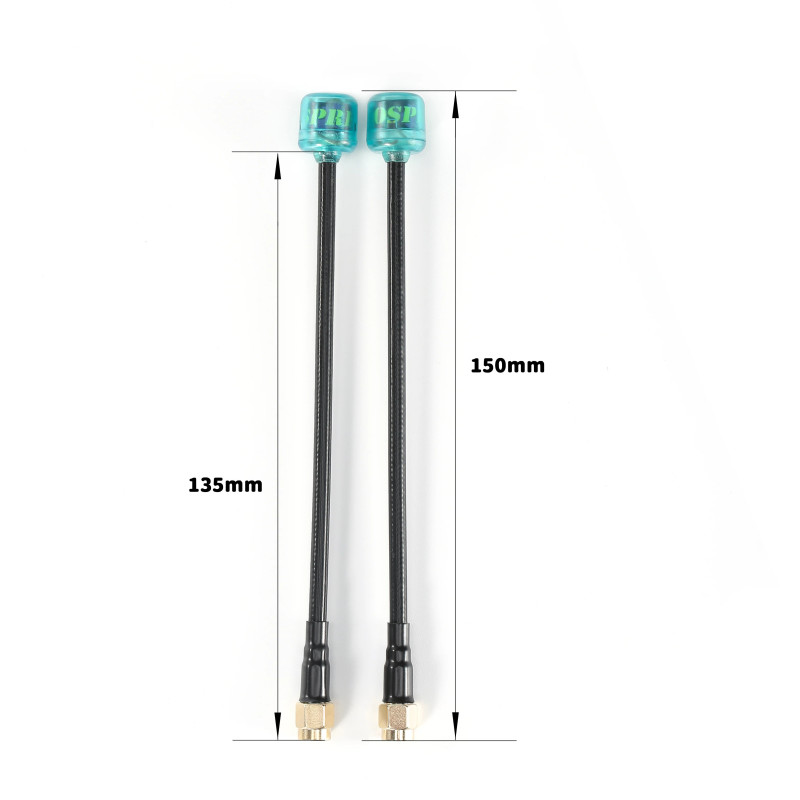

• Długość 150mm - ułatwia wyprowadzenie anteny poza obrys ramy i elementy zasłaniające sygnał.
• Zysk 2.82dBi - zapewnia rozsądny kompromis między zasięgiem a charakterystyką pracy w typowych lotach FPV.
• VSWR <=1.2:1 - niski współczynnik fali stojącej oznacza efektywne dopasowanie anteny w paśmie pracy.
• Sprawność promieniowania 99% - antena skutecznie zamienia energię nadajnika na falę radiową.
• Obudowa z poliwęglanu - zabezpiecza element antenowy przed uderzeniami i zabrudzeniem.
• Kabel RG141 - odporniejszy przewód koncentryczny do zastosowań w dronach FPV.

Największe zalety w praktyce

• Lepsze wyprowadzenie anteny - 150mm długości pomaga odsunąć aktywną część anteny od karbonu, pakietu i elektroniki.
• Stabilniejszy tor wideo - polaryzacja RHCP i pasmo 5.8GHz pasują do popularnych zestawów FPV, o ile cały tor ma zgodną polaryzację.
• Mała głowica anteny - średnica 14.1mm i wysokość 14mm ułatwiają montaż w ciasnych konfiguracjach.

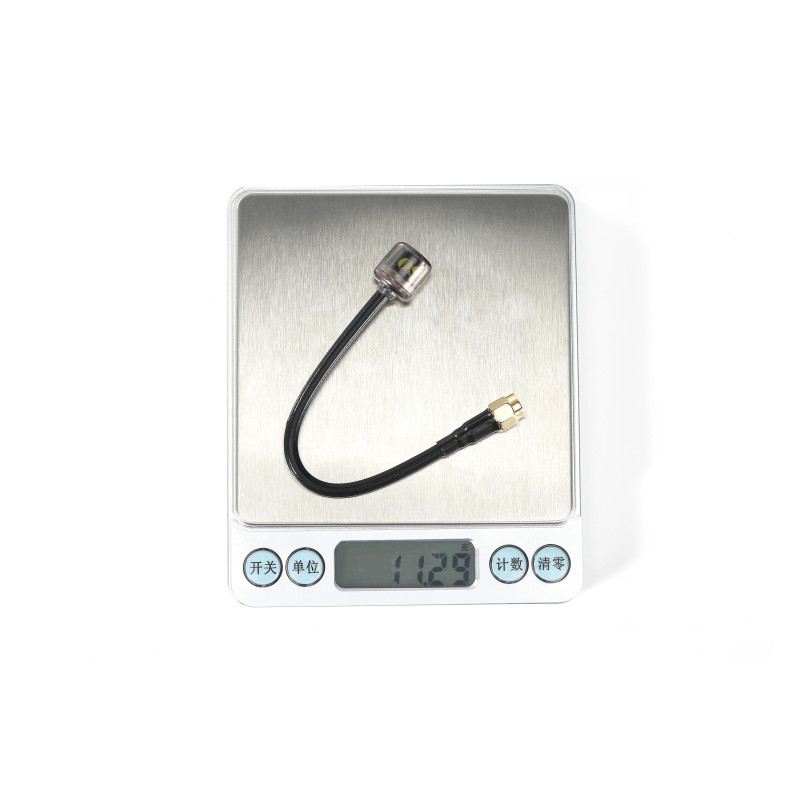

• Niska masa - waga 11.29g jest rozsądna dla anteny o długości 150mm z przewodem koncentrycznym.

Dla kogo jest ta antena?

• Dla pilotów FPV używających toru wideo 5.8GHz z polaryzacją RHCP.
• Dla osób budujących drona, w którym antena musi wystawać ponad akumulator, ramę lub osłonę.
• Dla konfiguracji freestyle, long range i większych dronów FPV, gdzie krótka antena może być częściowo zasłonięta przez konstrukcję.
• Dla użytkowników urządzeń ze złączem SMA.

Dla kogo NIE jest?

• Nie jest właściwa do toru wideo z antenami LHCP - mieszanie RHCP i LHCP powoduje duże straty sygnału.
• Nie jest przeznaczona do urządzeń ze złączem RP-SMA, jeśli nie używasz odpowiedniego adaptera.
• Nie jest anteną do odbiorników RC 2.4GHz, ELRS 915MHz ani Crossfire 868/915MHz.
• Nie jest anteną patch - to antena dookólna, a nie kierunkowa.

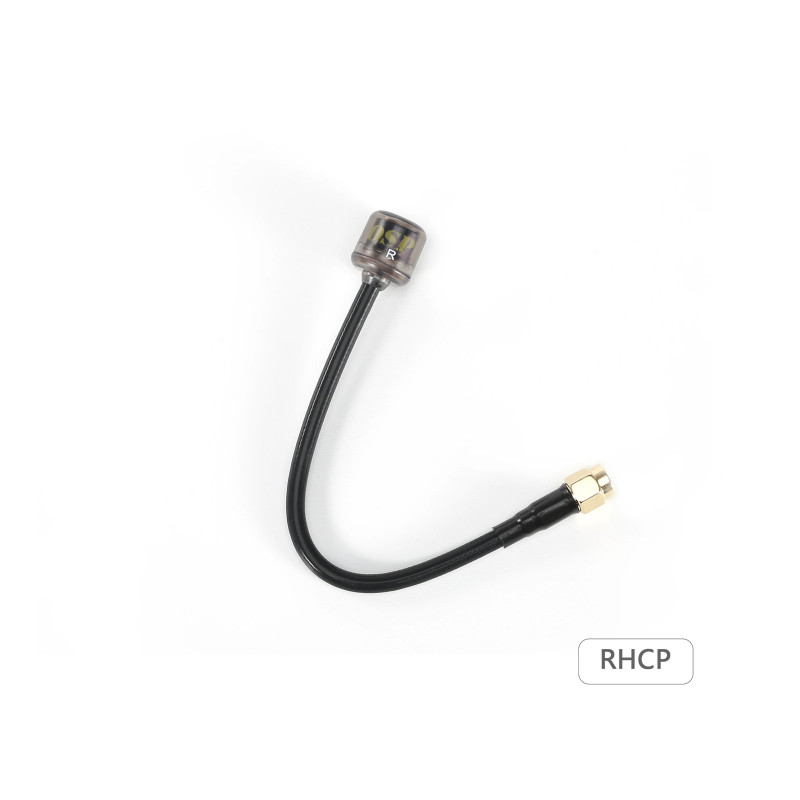

Dlaczego RHCP ma znaczenie?

RHCP oznacza prawoskrętną polaryzację kołową. W FPV ważne jest, aby antena nadawcza i odbiorcza miały tę samą polaryzację. Jeśli jedna antena pracuje w RHCP, a druga w LHCP, tor wideo może tracić dużo sygnału mimo poprawnej częstotliwości.

Ta wersja Osprey jest więc dobrym wyborem wtedy, gdy po stronie gogli, odbiornika lub drugiej anteny również używasz RHCP. To szczególnie istotne przy lotach za przeszkodami, w pobliżu drzew, budynków i konstrukcji, gdzie odbicia sygnału są częste.

Obudowa i konstrukcja

Głowica anteny została zamknięta w transparentnej obudowie z poliwęglanu. Producent podaje również hermetyczne uszczelnienie, które chroni elementy antenowe znajdujące się wewnątrz.

Nowa czterolistkowa konstrukcja oraz hybrydowy układ antenowy mają zapewniać dobrą penetrację, czysty sygnał i stabilną charakterystykę pracy w paśmie FPV 5.8GHz.

Specyfikacja techniczna

Zawartość zestawu

• 1x antena FlyFishRC Osprey 5.8GHz SMA RHCP 150mm

FAQ - najczęściej zadawane pytania

Tak, jeśli gogle lub odbiornik wideo mają złącze SMA i pracują z antenami RHCP w paśmie 5.8GHz. Przed zakupem sprawdź typ złącza w swoim sprzęcie, ponieważ SMA i RP-SMA nie są tym samym.

Nie jest to zalecane. Antena RHCP powinna pracować z drugą anteną RHCP. Mieszanie RHCP i LHCP powoduje duże straty w torze radiowym i może mocno pogorszyć obraz FPV.

Dłuższy przewód pozwala wyprowadzić głowicę anteny poza karbonową ramę, akumulator i elektronikę. To ważne w większych dronach FPV, gdzie krótka antena może być zasłonięta przez konstrukcję.

Nie. To antena dookólna CP do toru FPV 5.8GHz. Jeśli potrzebujesz anteny kierunkowej na gogle lub stację naziemną, szukaj anteny typu patch.

Rada eksperta Avifly: Przed montażem sprawdź dwa parametry naraz: polaryzację i złącze. Zgodność częstotliwości 5.8GHz nie wystarczy, jeśli po jednej stronie masz RHCP, a po drugiej LHCP albo SMA pomylone z RP-SMA.
