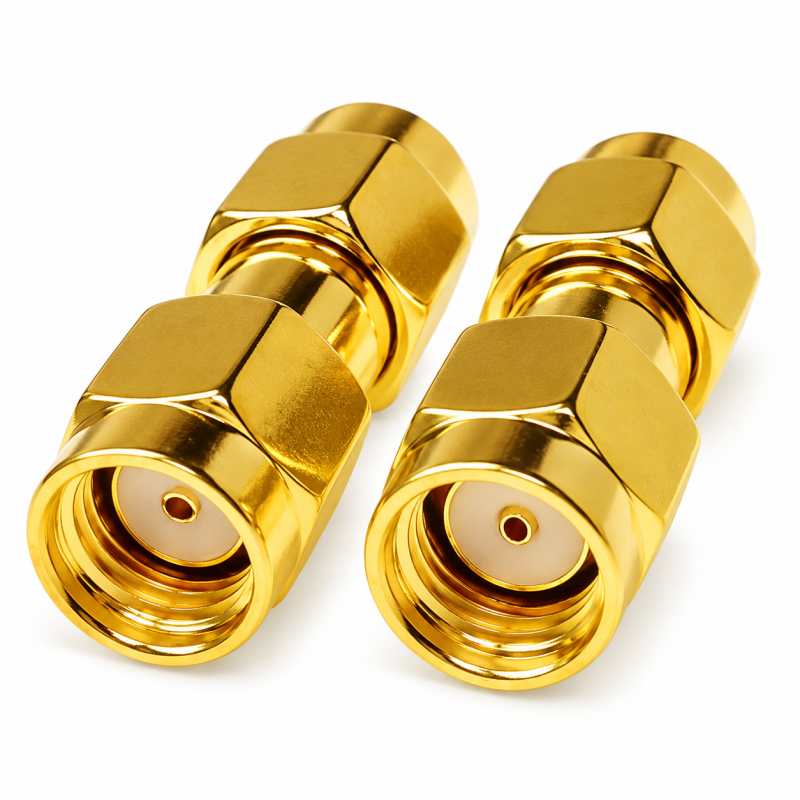

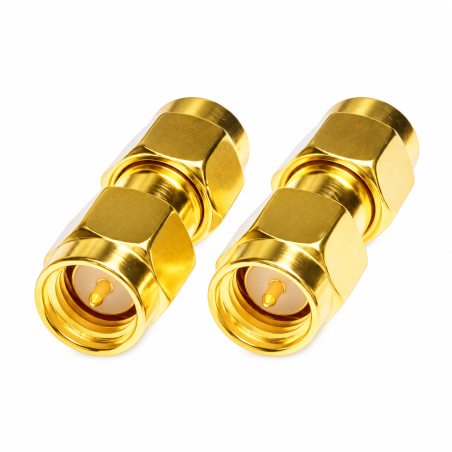

Adapter antenowy kątowy 180 stopni SMA / RP-SMA - 10 rodzajów RF

Adapter antenowy 180 stopni SMA / RP-SMA

Adapter antenowy 180 stopni to przejściówka RF umożliwiająca zmianę kierunku wyprowadzenia anteny lub przewodu antenowego. Dostępne wersje ze złączami SMA i RP-SMA pozwalają dobrać odpowiednie połączenie do sprzętu FPV, urządzeń radiowych oraz instalacji antenowych WiFi.

Dla kogo jest ten adapter?

• Dla użytkowników dronów FPV, którzy potrzebują zmienić kierunek wyprowadzenia anteny.
• Dla osób montujących anteny w miejscach o ograniczonej przestrzeni.
• Dla instalatorów systemów radiowych i WiFi wykorzystujących złącza SMA lub RP-SMA.
• Dla użytkowników potrzebujących przejściówki między różnymi typami złączy antenowych.

Dla kogo NIE jest?

• Dla urządzeń wyposażonych wyłącznie w złącza U.FL, MMCX lub inne niż SMA/RP-SMA, bez dodatkowego adaptera.
• Dla osób poszukujących wzmacniacza sygnału antenowego - jest to pasywny element połączeniowy.
• Do instalacji wymagających potwierdzonych parametrów częstotliwościowych i tłumienia, jeżeli nie zostały one zweryfikowane.

Najważniejsze cechy

• Konstrukcja 180 stopni - umożliwia zawrócenie kierunku wyprowadzenia anteny względem złącza urządzenia.
• 10 wariantów - dobór odpowiedniej konfiguracji SMA i RP-SMA.
• Wersje M i F - możliwość dopasowania końcówek męskich i żeńskich.
• Adapter RF - rozwiązanie do połączeń antenowych, bez konieczności stosowania dodatkowego odcinka przewodu.

Dostępne warianty złączy

• RP-SMA M - RP-SMA M
• RP-SMA F - RP-SMA F
• RP-SMA M - RP-SMA F
• RP-SMA F - SMA M
• RP-SMA F - SMA F
• RP-SMA M - SMA F
• RP-SMA M - SMA M
• SMA M - SMA F
• SMA F - SMA F
• SMA M - SMA M

Specyfikacja techniczna

• Typ produktu: adapter antenowy RF
• Geometria: 180 stopni
• Rodzaje złączy: SMA, RP-SMA
• Końcówki: męskie (M), żeńskie (F)
• Liczba wariantów: 10
• Zastosowanie: połączenia antenowe w urządzeniach radiowych
• Marka: bez marki

Jaka jest różnica między SMA a RP-SMA?

Standardowe złącza SMA i RP-SMA różnią się położeniem styku centralnego. W złączu SMA Male występuje środkowy pin, natomiast w RP-SMA Male znajduje się gniazdo centralne. W wersjach Female sytuacja jest odwrotna.

Przy wyborze adaptera należy zweryfikować zarówno rodzaj gwintu, jak i styk centralny. Samo dopasowanie gwintu nie gwarantuje prawidłowego połączenia antenowego.

Zawartość zestawu

• 1x adapter antenowy 180 stopni w wybranym wariancie złączy

Najczęściej zadawane pytania

Czy SMA i RP-SMA można łączyć ze sobą?

Tak, przy zastosowaniu adaptera z odpowiednią konfiguracją końcówek. Należy sprawdzić zgodność gwintu oraz styku centralnego.

Co oznaczają symbole M i F?

M oznacza złącze męskie (Male), a F żeńskie (Female). W RP-SMA konstrukcja styku centralnego jest odwrotna niż w standardowym SMA.

Czy adapter wzmacnia sygnał antenowy?

Nie. Jest to pasywny element połączeniowy, który zmienia kierunek wyprowadzenia anteny i, zależnie od wariantu, typ połączenia.

Rada eksperta Avifly: Przed zakupem sprawdź zdjęcie styku centralnego obu końcówek. W szczególności SMA Male i RP-SMA Male mają podobną konstrukcję gwintu, ale różnią się środkowym stykiem. Nie dokręcaj złącza na siłę, jeśli nie masz pewności co do jego zgodności.
