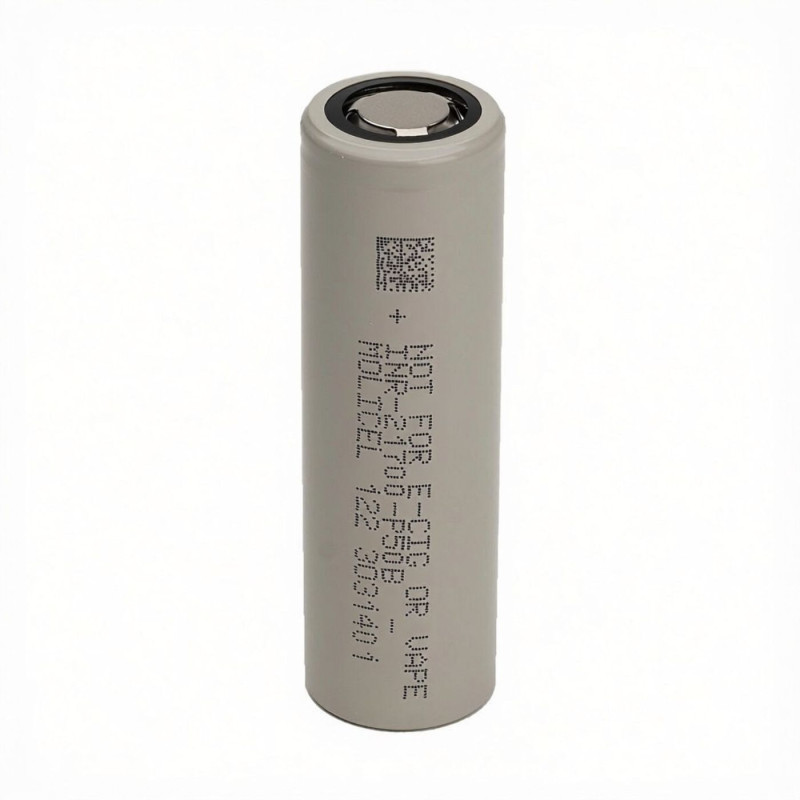

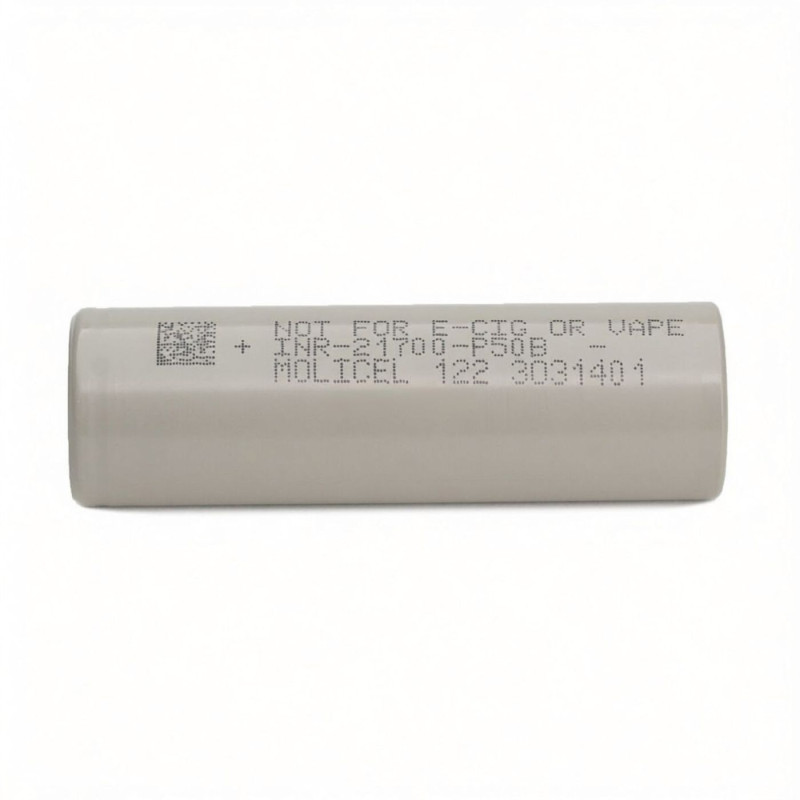

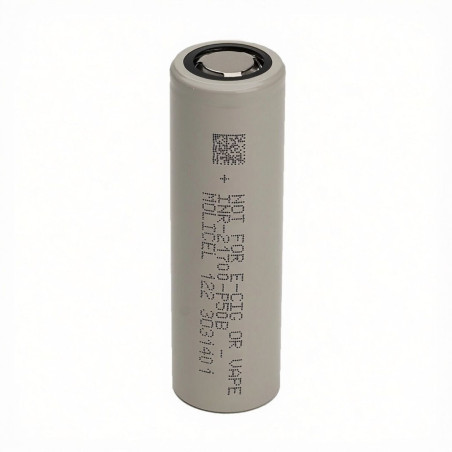

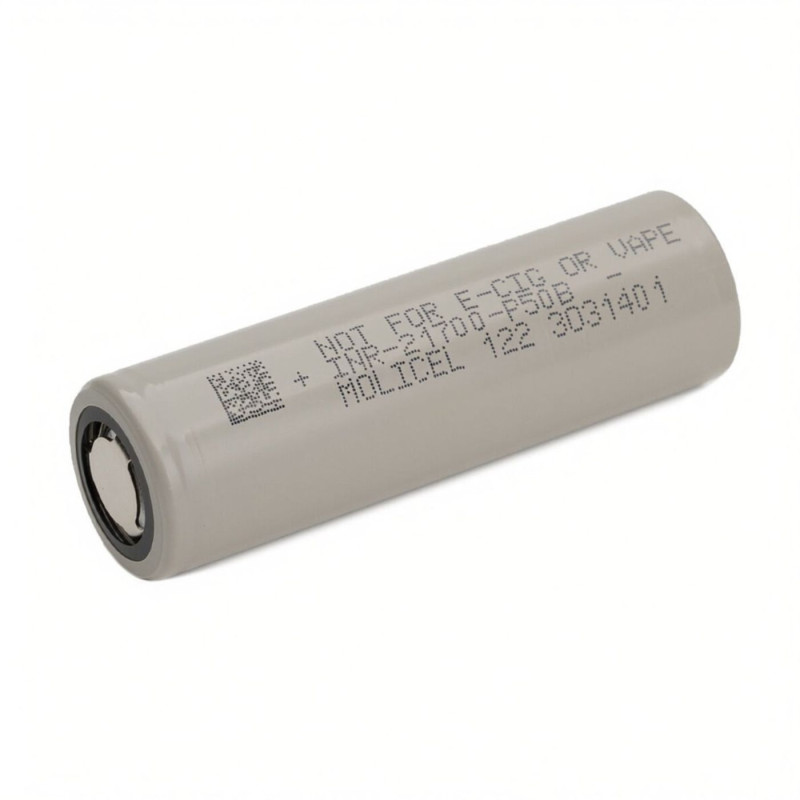

Ogniwo Li-Ion Molicel INR21700-P50B 5000mAh - 21700, 3.6V, 50A, Flat Top

Ogniwo Li-Ion Molicel INR21700-P50B 5000mAh 21700

Molicel INR21700-P50B to wysokoprądowe ogniwo litowo-jonowe w formacie 21700, oferujące typową pojemność 5000 mAh, napięcie nominalne 3.6 V i ciągły prąd rozładowania do 60 A przy zastosowaniu odcięcia termicznego 80°C. Jest przeznaczone do budowy wydajnych pakietów akumulatorowych wymagających jednocześnie wysokiej pojemności i dużej obciążalności prądowej.

Ogniwo wykorzystuje płaski biegun dodatni Flat Top i nie posiada wbudowanego układu zabezpieczającego. Dzięki temu może być stosowane jako element profesjonalnie projektowanych pakietów Li-Ion, między innymi w zastosowaniach wysokoobciążeniowych.

Dla kogo jest to ogniwo?

• Dla osób budujących pakiety Li-Ion w formacie 21700
• Dla projektów wymagających wysokiego prądu rozładowania i dużej pojemności
• Dla użytkowników, którzy potrzebują ogniwa Flat Top bez wbudowanego zabezpieczenia
• Do pakietów stosowanych między innymi w dronach i innych systemach wymagających dużej mocy

Dla kogo NIE jest?

• Dla urządzeń wymagających ogniwa 21700 z wbudowanym zabezpieczeniem PCB
• Dla urządzeń wymagających wystającego bieguna dodatniego Button Top
• Dla użytkowników bez wiedzy dotyczącej bezpiecznej budowy i zabezpieczania pakietów Li-Ion

Najważniejsze cechy

• 5000 mAh pojemności typowej - duża ilość zgromadzonej energii przy zachowaniu formatu 21700
• 50 A ciągłego prądu rozładowania - ogniwo może pracować w aplikacjach o wysokim zapotrzebowaniu na moc, przy zachowaniu warunków określonych przez producenta
• Napięcie nominalne 3.6 V - standardowe napięcie dla pojedynczego ogniwa Li-Ion INR
• Ładowanie do 4.2 V - zgodne ze standardowym profilem ładowania ogniw Li-Ion
• Flat Top - konstrukcja przeznaczona między innymi do budowy pakietów
• Brak zabezpieczenia PCB - ogniwo wymaga odpowiedniego zabezpieczenia po stronie urządzenia lub pakietu

Parametry ładowania i rozładowania

Standardowy prąd ładowania określony przez Molicel wynosi 5 A, natomiast maksymalny prąd ładowania wynosi 25 A przy zastosowaniu warunków i zabezpieczeń termicznych określonych przez producenta. Napięcie końcowe ładowania wynosi 4.2 V, a dolna granica rozładowania określona w datasheet wynosi 2.5 V.

Specyfikacja techniczna

• Producent: Molicel
• Model: INR21700-P50B
• Typ: ogniwo Li-Ion
• Format: 21700
• Konstrukcja: cylindryczna
• Pojemność typowa: 5000 mAh
• Pojemność minimalna: 4850 mAh
• Energia typowa: 18.0 Wh
• Energia minimalna: 17.5 Wh
• Napięcie nominalne: 3.6 V
• Napięcie końcowe ładowania: 4.2 V
• Dolna granica rozładowania: 2.5 V
• Standardowy prąd ładowania: 5 A
• Maksymalny prąd ładowania: 25 A
• Ciągły prąd rozładowania: 50 A przy odcięciu termicznym 80°C
• Typowy czas ładowania przy standardowym prądzie: 1.5 h
• Typowa impedancja AC przy 30 procent SOC: 6.5 mOhm
• Typowa impedancja DC przy 50 procent SOC: 12.8 mOhm
• Gęstość energii objętościowa: 714 Wh/l
• Gęstość energii masowa: 260 Wh/kg
• Temperatura otoczenia podczas ładowania: od -20°C do 60°C
• Temperatura otoczenia podczas rozładowania: od -40°C do 60°C
• Średnica: maks. 21.55 mm
• Wysokość: maks. 70.15 mm
• Masa: maks. 71 g
• Biegun dodatni: Flat Top
• Zabezpieczenie PCB: brak
• Obudowa: stalowa

Zawartość zestawu

• 1x ogniwo Li-Ion Molicel INR21700-P50B 5000mAh

Najczęściej zadawane pytania

Czy Molicel P50B ma zabezpieczenie elektroniczne?

Nie. Jest to ogniwo bez wbudowanego układu zabezpieczającego PCB. Ochronę przed przeładowaniem, nadmiernym rozładowaniem, zwarciem i przeciążeniem musi zapewniać konstrukcja urządzenia lub pakietu.

Jaki jest maksymalny prąd rozładowania P50B?

Oficjalny datasheet Molicel określa ciągły prąd rozładowania na 60 A przy zastosowaniu odcięcia termicznego 80°C.

Do jakiego napięcia można ładować ogniwo?

Napięcie końcowe ładowania określone przez producenta wynosi 4.2 V.

Czy jest to wersja Button Top?

Nie. P50B w tej ofercie posiada płaski biegun dodatni Flat Top.

Rada eksperta Avifly: Przy budowie wieloogniwowego pakietu Li-Ion dobierz układ zabezpieczający i połączenia do maksymalnego prądu całego pakietu. Samo zastosowanie wysokoprądowego ogniwa nie oznacza, że pozostałe elementy pakietu mogą bezpiecznie przenosić taki sam prąd.

Bezpieczeństwo użytkowania

• Używaj wyłącznie ładowarki przeznaczonej do ogniw Li-Ion i nie przekraczaj napięcia końcowego 4.2 V na ogniwo.
• Ogniwo nie posiada wbudowanego zabezpieczenia - w pakietach należy stosować odpowiednio dobrany system zabezpieczeń.
• Nie dopuszczaj do zwarcia biegunów i nie transportuj luźnego ogniwa razem z metalowymi przedmiotami.
• Nie używaj ogniwa z uszkodzoną izolacją, wgnieceniami lub innymi śladami uszkodzenia mechanicznego.
