Zgrzewarka punktowa SEQURE SQ-SW3 SWP25 - kondensatorowa 2500A, do ogniw 18650 i 21700

Zgrzewarka punktowa SEQURE SQ-SW3 SWP25 do pakietów akumulatorów

Zgrzewarka punktowa SEQURE SQ-SW3 SWP25 to kondensatorowa zgrzewarka do budowy i serwisowania pakietów akumulatorów litowych, w tym ogniw 18650 i 21700. Model obsługuje zgrzewanie taśmy niklowanej, czystego niklu oraz cienkiej blachy miedzianej.

Urządzenie wykorzystuje kondensatorowy magazyn energii typu super farad oraz niskorezystancyjne MOSFET-y, osiągając maksymalny prąd roboczy 2500A. Dzięki temu SQ-SW3 nadaje się do prac warsztatowych przy pakietach Li-Ion, gdzie liczy się powtarzalność punktów zgrzewu i stabilna energia impulsu.

Najważniejsze cechy

• Maksymalny prąd wyjściowy 2500A - wysoka energia impulsu do zgrzewania taśm niklowanych, czystego niklu i cienkiej miedzi.
• Napięcie wyjściowe do 5.6V - parametry dobrane do pracy punktowej przy materiałach stosowanych w pakietach akumulatorów.
• Tryb automatyczny i manualny - możliwość pracy bez pedału lub z pełną kontrolą wyzwalania zgrzewu.

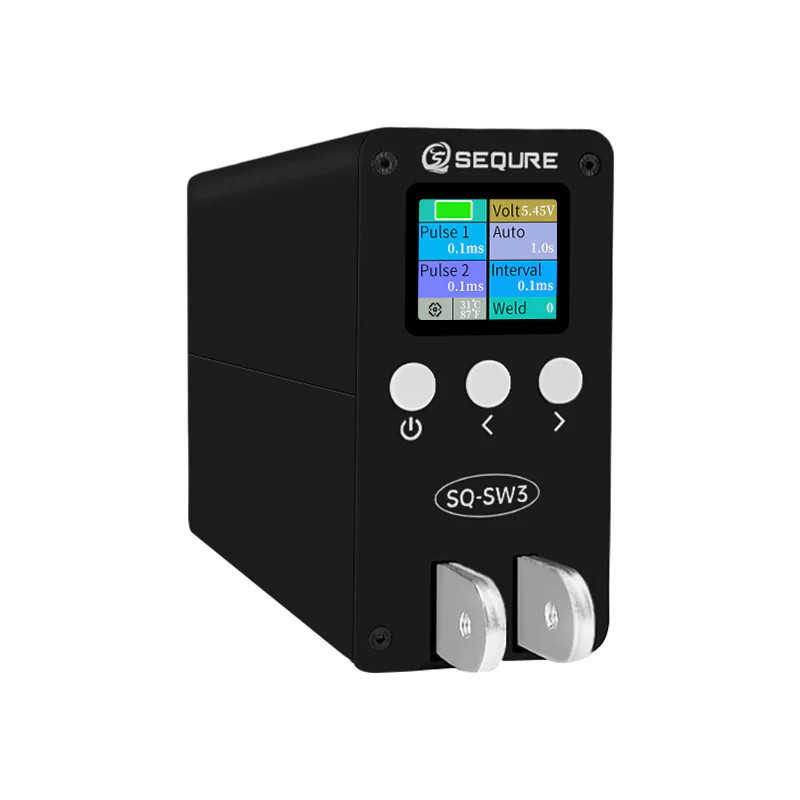

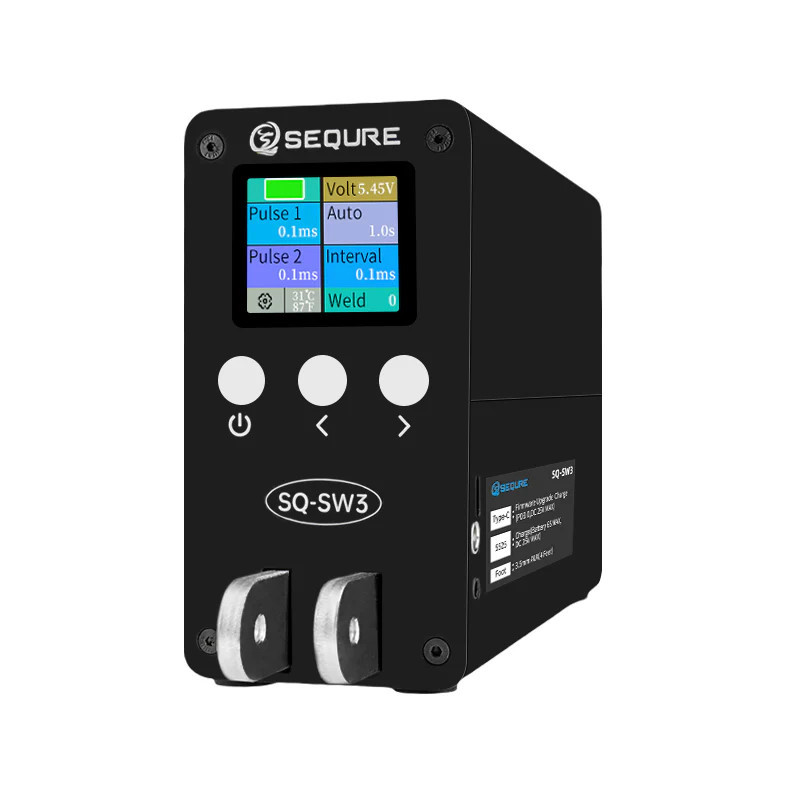

• Kolorowy ekran LCD 1.8 cala - szybki podgląd ustawień i funkcji urządzenia.
• Obsługa wielu metod ładowania - AC, DC, szybkie ładowanie, wolne ładowanie oraz ładowanie z akumulatora.
• Metalowa obudowa aluminiowa - lepsze odprowadzanie ciepła przy pracy seryjnej.
• Funkcje dodatkowe - licznik punktów zgrzewu, detekcja temperatury, oświetlenie LED i możliwość aktualizacji firmware.

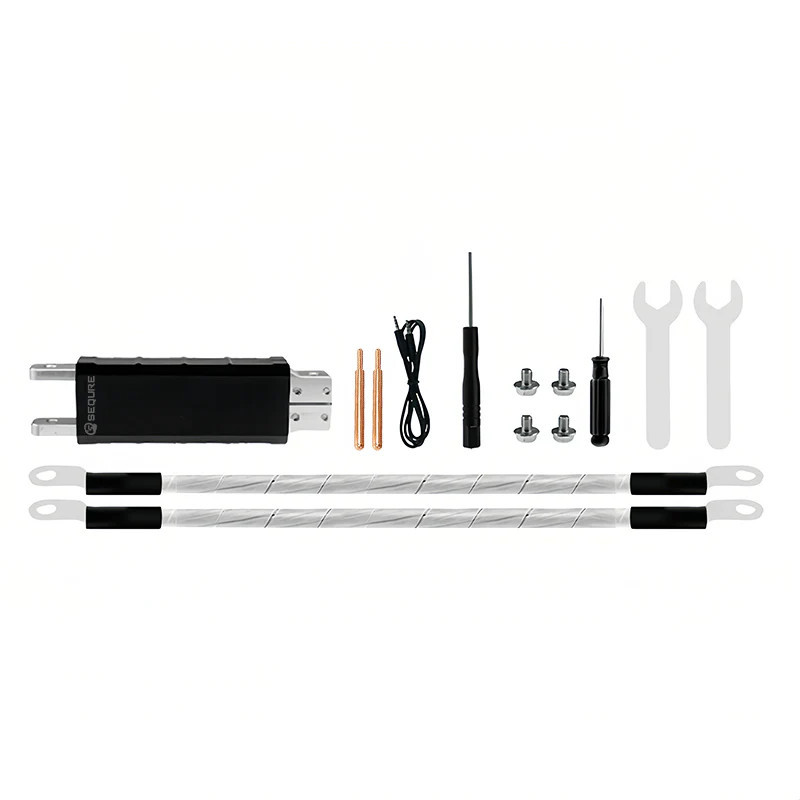

• Uchwyt SWP25 - dzielony uchwyt z przewodem miedzianym 25 mm2, przeznaczony do wygodnej pracy przy pakietach ogniw.

Dla kogo jest ta zgrzewarka?

• Dla osób budujących pakiety Li-Ion z ogniw 18650 lub 21700.
• Dla serwisów FPV, elektroniki i e-bike, które potrzebują zgrzewać taśmy niklowe do ogniw.
• Dla użytkowników, którzy chcą pracować na taśmie niklowanej do 0.5 mm lub czystym niklu do 0.3 mm.
• Dla warsztatów, które potrzebują urządzenia z trybem automatycznym i manualnym.

Dla kogo NIE jest?

• Nie jest to klasyczna lutownica - urządzenie służy do zgrzewania punktowego, nie do lutowania przewodów ani elementów elektronicznych.
• Nie jest to urządzenie do zgrzewania grubych elementów stalowych lub konstrukcyjnych.
• Nie jest to gotowy pakiet akumulatorów - produkt służy do budowy i serwisowania pakietów.

Obsługiwane materiały

• Taśma niklowana: do 0.5 mm
• Czysty nikiel: do 0.3 mm
• Blacha miedziana: do 0.2 mm

Parametry grubości materiału są istotne przy doborze taśmy do pakietu. Taśma zbyt gruba lub wykonana z materiału o zbyt dużej przewodności może wymagać innego ustawienia energii impulsu albo nie dać prawidłowego zgrzewu w danej konfiguracji.

Tryby wyzwalania zgrzewu

• Tryb automatyczny - zgrzewarka wyzwala impuls po wykryciu kontaktu elektrod z materiałem.
• Tryb manualny - impuls można wyzwolić ręcznie, co daje większą kontrolę podczas precyzyjnej pracy.

Wersja SWP25 zawiera dzielone uchwyty zgrzewające oraz pedał nożny. To praktyczne rozwiązanie przy pracy seryjnej, ponieważ ręce pozostają przy elektrodach, a wyzwolenie impulsu można kontrolować stopą.

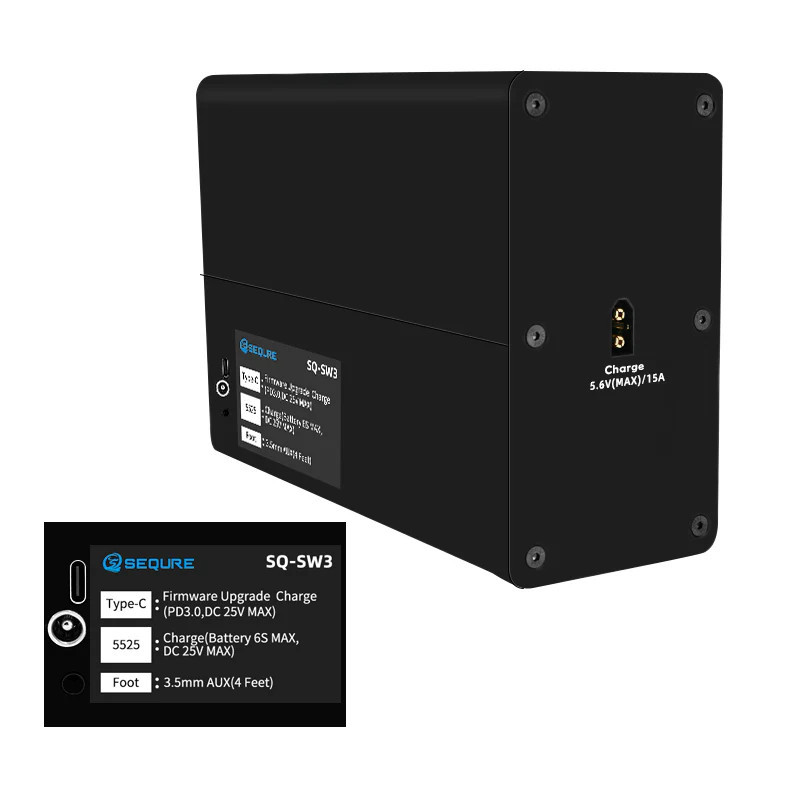

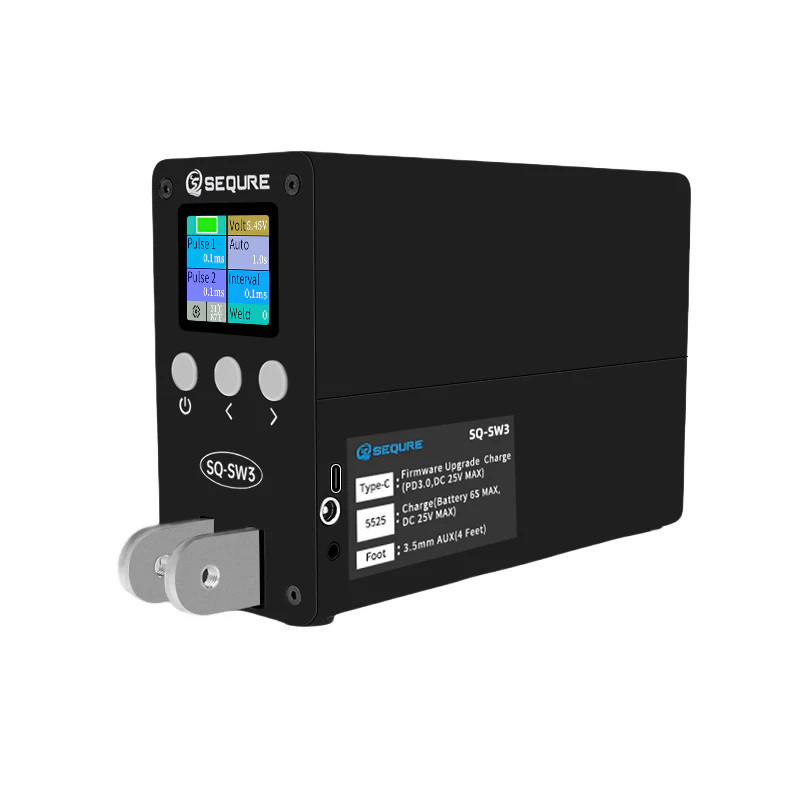

Zasilanie i ładowanie

• XT60IE-M: ładowanie 5.6V 15A max
• USB-C: aktualizacja firmware oraz ładowanie PD3.0, DC 25V max
• 5525: ładowanie DC 25V max, akumulator do 6S max
• Metody ładowania: AC, DC, szybkie ładowanie, wolne ładowanie, ładowanie z akumulatora

Obsługa kilku metod ładowania ułatwia pracę w warsztacie i poza nim. Można korzystać z zasilacza sieciowego, złącza USB-C lub akumulatora, zależnie od stanowiska pracy i dostępnego źródła zasilania.

Specyfikacja techniczna

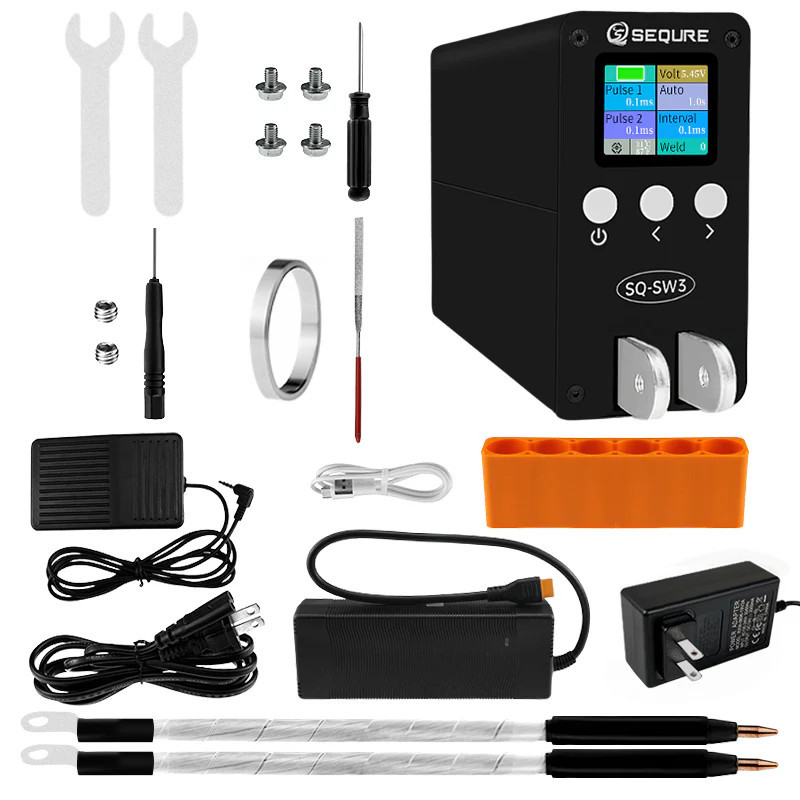

Zawartość zestawu

• Zgrzewarka punktowa SQ-SW3 - 1 szt.
• Ładowarka 5.6V 15A - 1 szt.
• Ładowarka 19V 2A - 1 szt.
• Kabel USB - 1 szt.
• Uchwyt / fixture do ogniw 18650 - 1 szt.
• Taśma z czystego niklu 0.1 x 8 mm, 5 m - 1 szt.
• Pilnik - 1 szt.
• Dzielony uchwyt SWP25 - 2 szt.

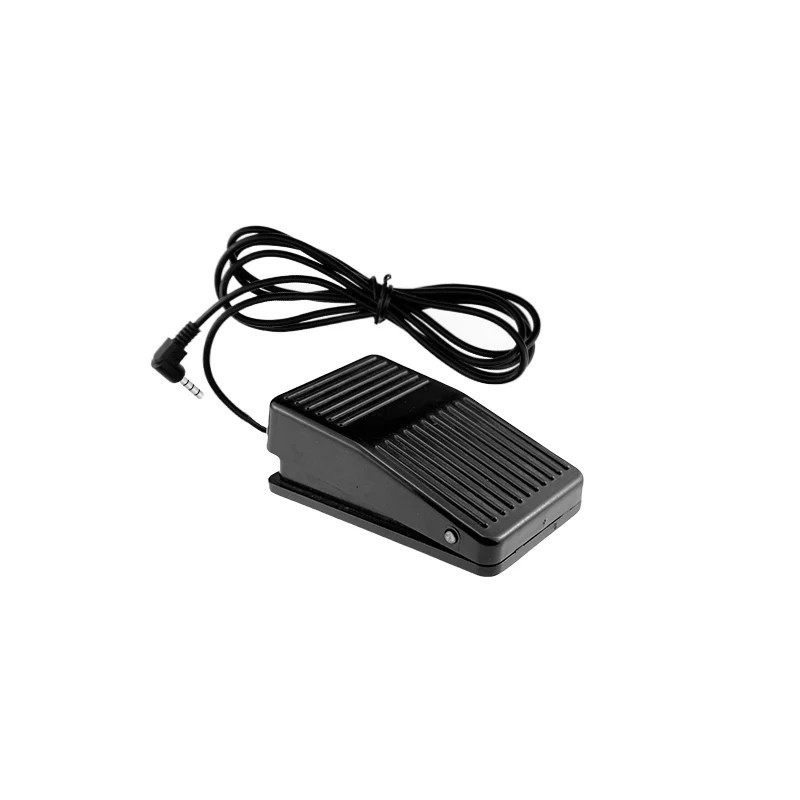

• Pedał nożny - 1 szt.
• Śruba M3 x 2 - 2 szt.
• Śrubokręt sześciokątny 1.5 mm - 1 szt.
• Śruba M6 x 8 - 4 szt.
• Śrubokręt krzyżakowy 4.0 mm - 1 szt.
• Klucz płaski sześciokątny 10 mm - 2 szt.

FAQ - najczęściej zadawane pytania

Tak. Ma zastosowanie przy pakietach z ogniw litowych 18650 i 21700. W zestawie znajduje się także uchwyt do ogniw 18650.

Według danych producenta urządzenie obsługuje taśmę niklowaną do 0.5 mm oraz czysty nikiel do 0.3 mm.

Tak. W wariancie SWP25 w zestawie znajduje się pedał nożny, a urządzenie posiada złącze 3.5 mm AUX do jego podłączenia.

Tak. Port USB-C służy między innymi do aktualizacji firmware oraz ładowania w standardzie PD3.0.

Rada eksperta Avifly: Przy budowie pakietów Li-Ion nie lutuj bezpośrednio do biegunów ogniw, jeśli możesz użyć zgrzewarki punktowej. Zgrzewanie ogranicza czas ekspozycji ogniwa na wysoką temperaturę i jest bezpieczniejszą metodą łączenia taśm z ogniwami.
