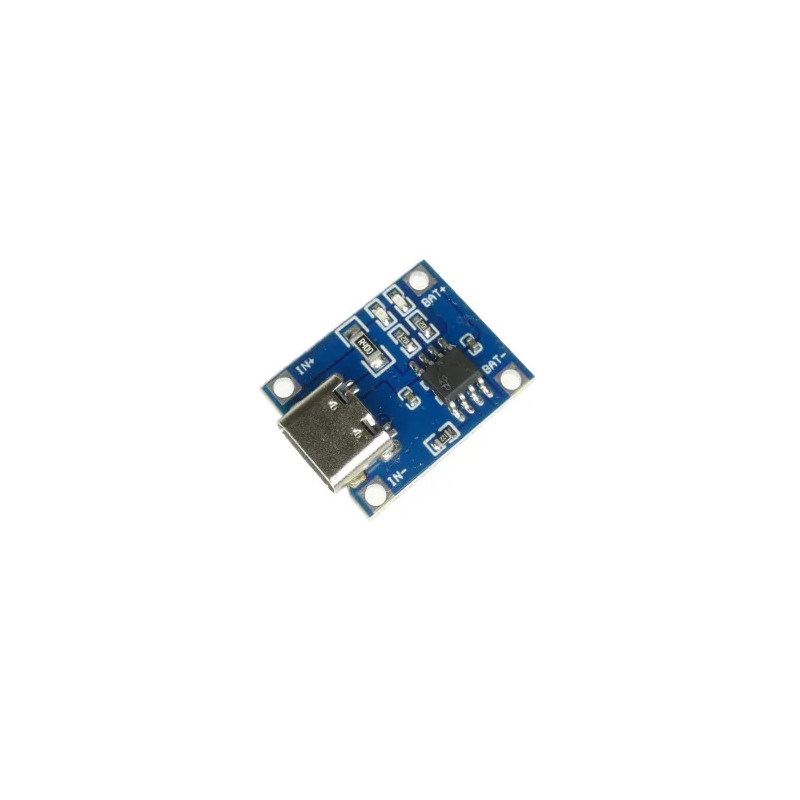

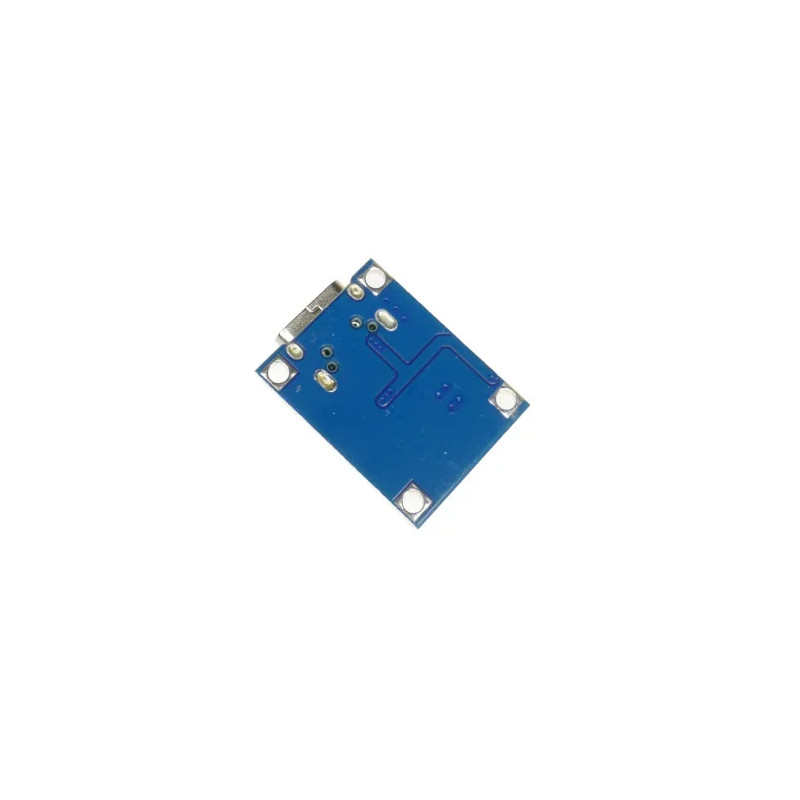

Moduł ładowarki TP4056 USB-C Li-Ion Li-Pol 1S 3,7V 1A

Moduł ładowarki TP4056 USB-C do akumulatorów Li-Ion i Li-Pol 1S

TP4056 USB-C to kompaktowy moduł przeznaczony do ładowania pojedynczych ogniw i akumulatorów Li-Ion oraz Li-Pol 1S o napięciu nominalnym 3,7 V. Układ TP4056 realizuje proces ładowania metodą CC/CV, automatycznie ograniczając prąd oraz stabilizując napięcie końcowe na poziomie około 4,2 V.

Moduł wyposażony jest w wygodne złącze USB-C, dzięki czemu może być zasilany z typowego źródła 5 V. Alternatywnie napięcie wejściowe można doprowadzić bezpośrednio do pól lutowniczych IN+ oraz IN-.

Najważniejsze cechy

• układ sterujący ładowaniem TP4056,
• przeznaczony do akumulatorów Li-Ion i Li-Pol 1S 3,7 V,
• napięcie końcowe ładowania około 4,2 V,
• maksymalny prąd ładowania do około 1 A,
• algorytm ładowania CC/CV – Constant Current / Constant Voltage,
• zasilanie przez USB-C lub pola lutownicze IN+/IN-,
• pola lutownicze BAT+ i BAT- do podłączenia akumulatora,
• kompaktowe wymiary ułatwiające montaż w projektach elektronicznych,
• sygnalizacja stanu procesu ładowania za pomocą diod LED.

Ładowanie akumulatorów 1S

Moduł przeznaczony jest do ładowania jednego ogniwa litowego lub pakietu 1S. Może być stosowany między innymi z ogniwami cylindrycznymi Li-Ion, takimi jak 18650, a także z odpowiednimi akumulatorami Li-Pol o napięciu nominalnym 3,7 V i napięciu końcowym 4,2 V.

Nie należy stosować modułu do pakietów 2S, 3S ani większych.

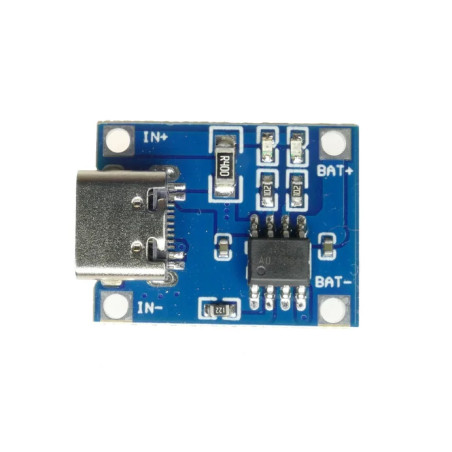

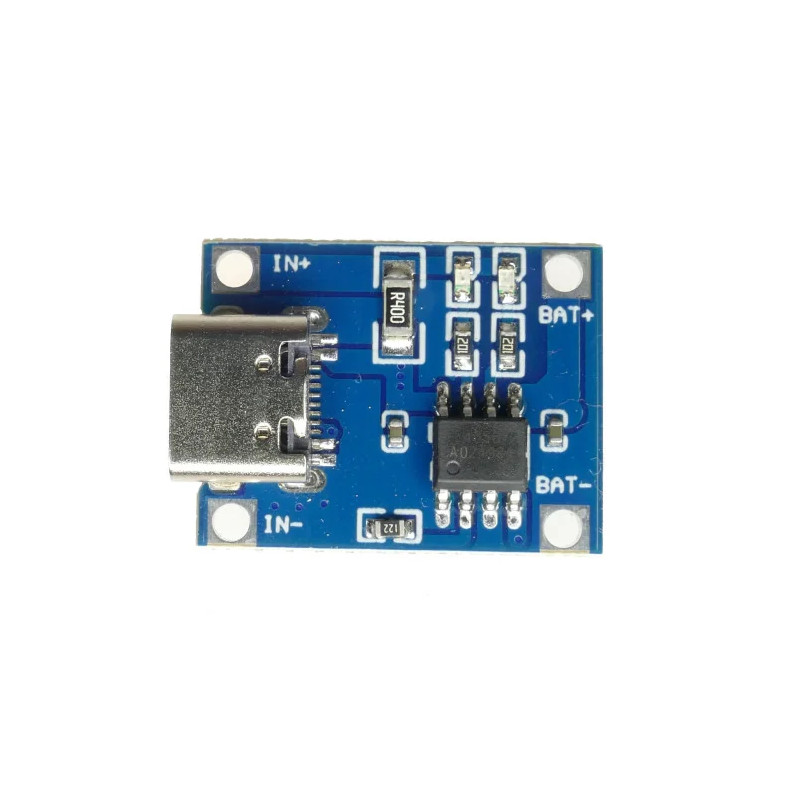

Złącza i pola lutownicze

• USB-C – wejście zasilania modułu,
• IN+ – dodatni biegun alternatywnego wejścia zasilania,
• IN- – ujemny biegun wejścia zasilania,
• BAT+ – dodatni biegun akumulatora,
• BAT- – ujemny biegun akumulatora.

Zasilanie należy podłączyć przez USB-C lub do pól IN+/IN-. Ładowany akumulator podłącza się bezpośrednio do pól BAT+/BAT-, zachowując prawidłową polaryzację.

Specyfikacja techniczna

• Układ: TP4056
• Typ akumulatorów: Li-Ion / Li-Pol
• Liczba ogniw: 1S
• Napięcie nominalne akumulatora: 3,7 V
• Napięcie końcowe ładowania: 4,2 V
• Napięcie wejściowe: około 5 V
• Maksymalny prąd ładowania: do ok. 1 A
• Metoda ładowania: CC/CV
• Złącze zasilania: USB-C
• Dodatkowe wejście zasilania: IN+ / IN-
• Podłączenie akumulatora: BAT+ / BAT-

Zastosowanie

Moduł TP4056 sprawdzi się w niewielkich urządzeniach zasilanych akumulatorowo oraz projektach elektronicznych DIY, takich jak:

• urządzenia przenośne,
• projekty Arduino, ESP i mikrokontrolery,
• czujniki i urządzenia IoT,
• oświetlenie LED zasilane akumulatorowo,
• projekty modelarskie i RC,
• własne konstrukcje z ogniwami Li-Ion 1S.

Ważne informacje

Ta wersja modułu posiada wyłącznie pola BAT+, BAT-, IN+ oraz IN- i nie posiada osobnych wyprowadzeń OUT+ i OUT-.

Moduł należy traktować przede wszystkim jako ładowarkę ogniwa 1S. Jeżeli projekt wymaga zabezpieczenia akumulatora przed nadmiernym rozładowaniem, przeciążeniem lub zwarciem, należy zastosować ogniwo z własnym układem ochronnym lub odpowiedni zewnętrzny moduł BMS/protection board.

Należy zawsze zachować prawidłową polaryzację podczas podłączania akumulatora. Odwrotne podłączenie może doprowadzić do uszkodzenia modułu lub ogniwa.

Zawartość zestawu

• 1 × moduł ładowarki TP4056 z USB-C.
