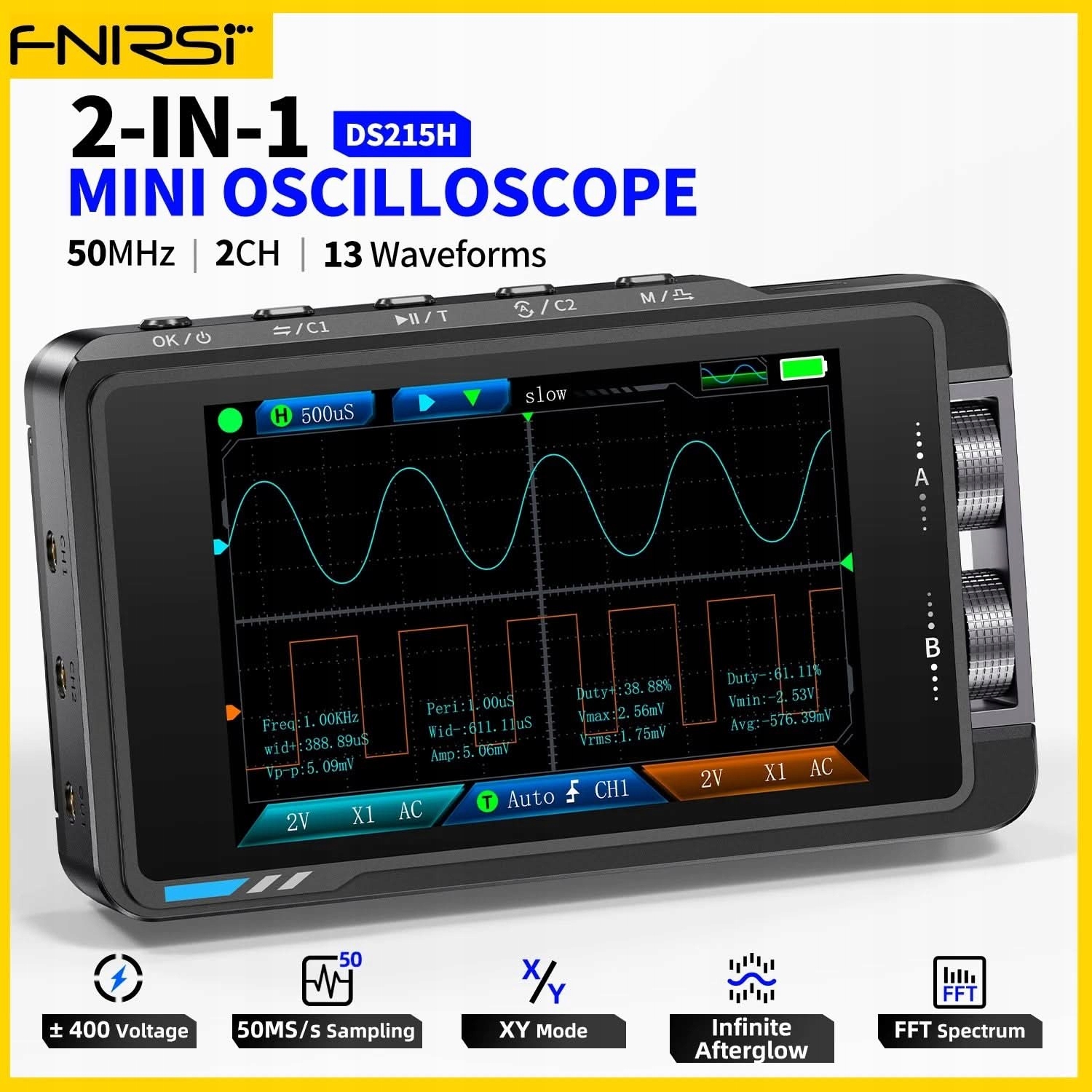

Oscyloskop cyfrowy FNIRSI DS215H 2 w 1 i generator sygnału DDS2

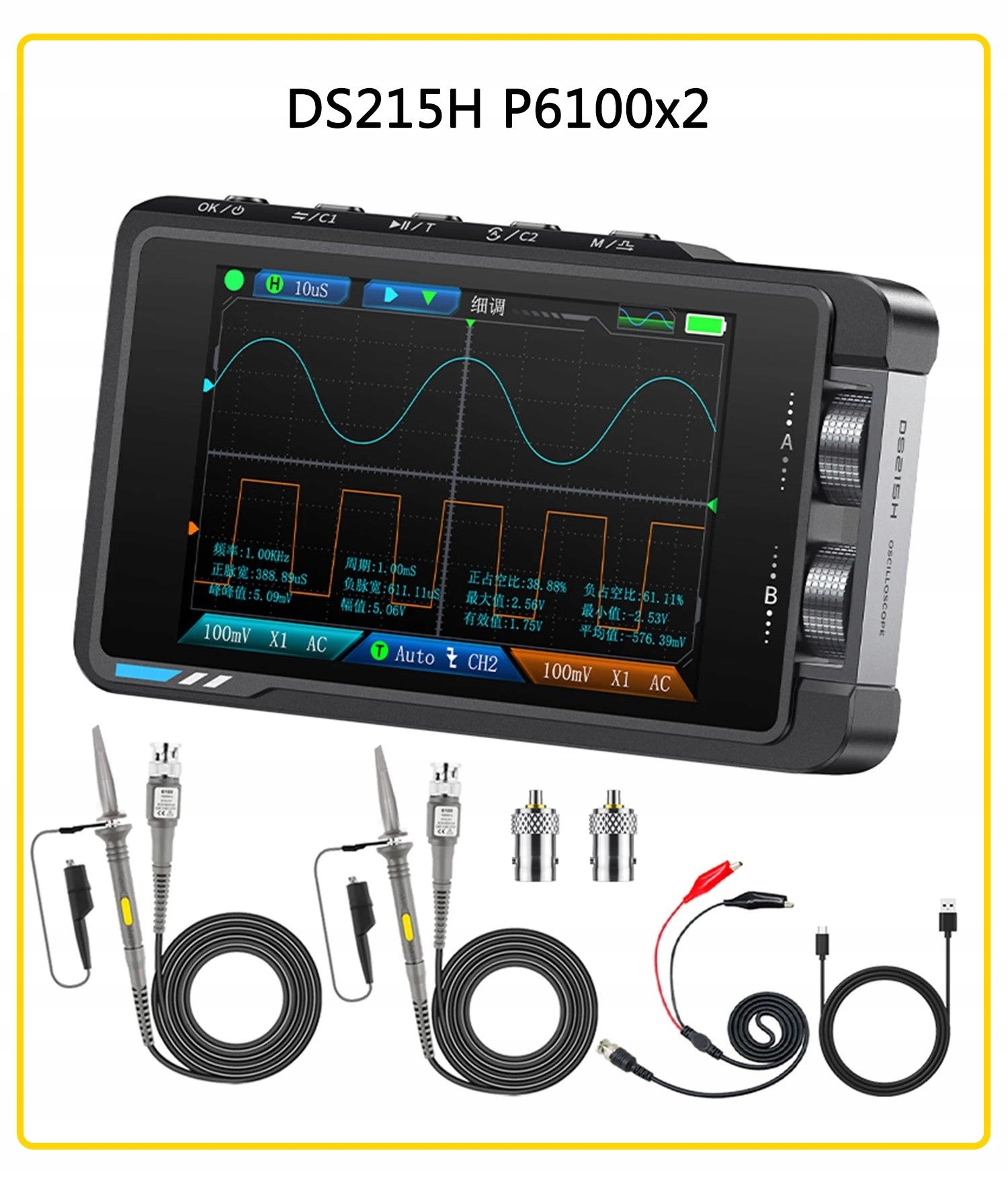

Wersja High Profile - 2 sondy P6100

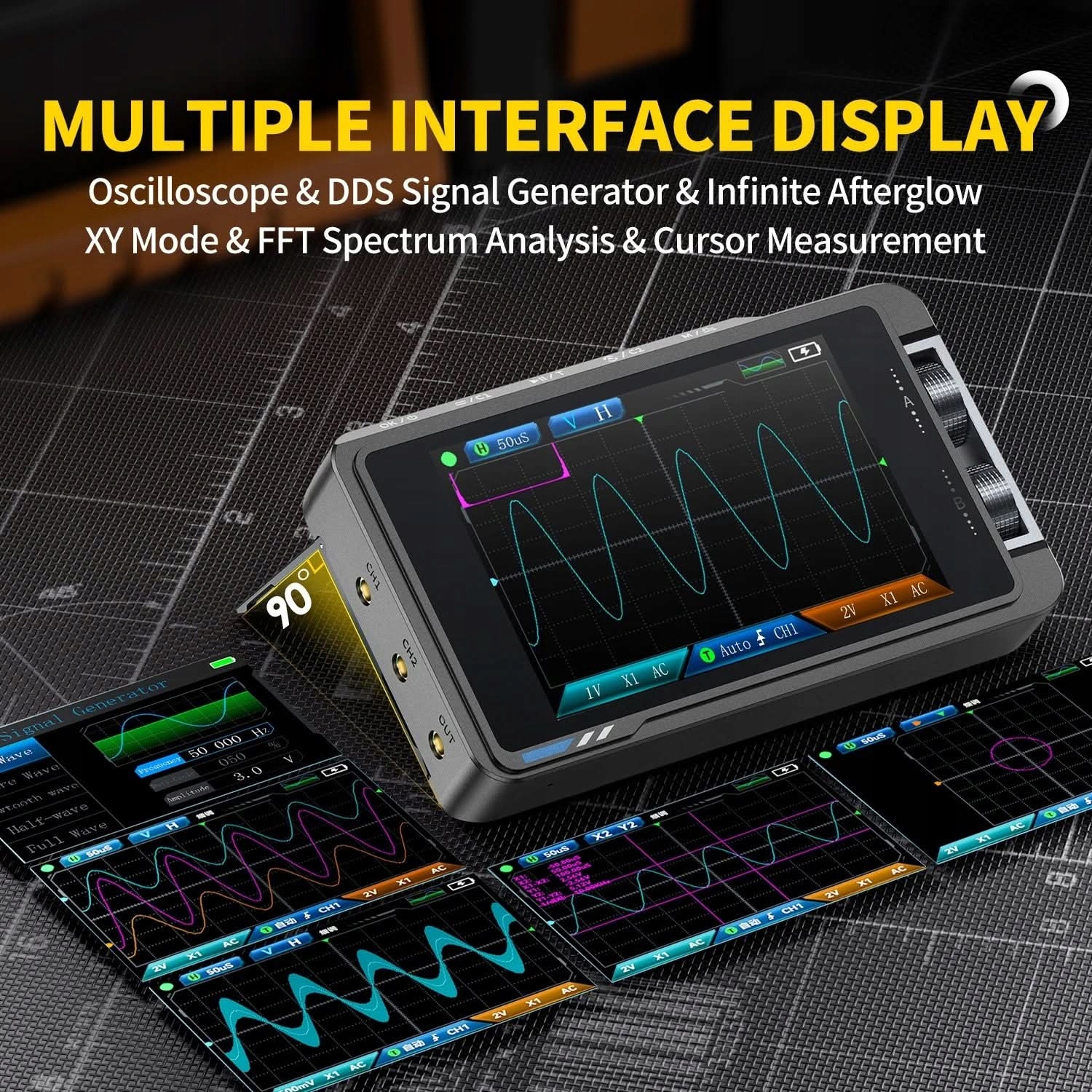

FNIRSI DS215H to wszechstronne i kompaktowe urządzenie 2 w 1 łączące w sobie oscyloskop cyfrowy 50 MHz i generator sygnału DDS. Idealne dla profesjonalistów, hobbystów i nauczycieli, narzędzie to oferuje wysoką wydajność i przenośność w jednym pakiecie.

Kluczowe cechy:

• Funkcjonalność 2 w 1: Połączenie oscyloskopu cyfrowego 50MHz i generatora sygnału DDS w jednym urządzeniu.
• Wysoka częstotliwość próbkowania: 250MS/s próbkowania w czasie rzeczywistym dla dokładnej analizy sygnału.

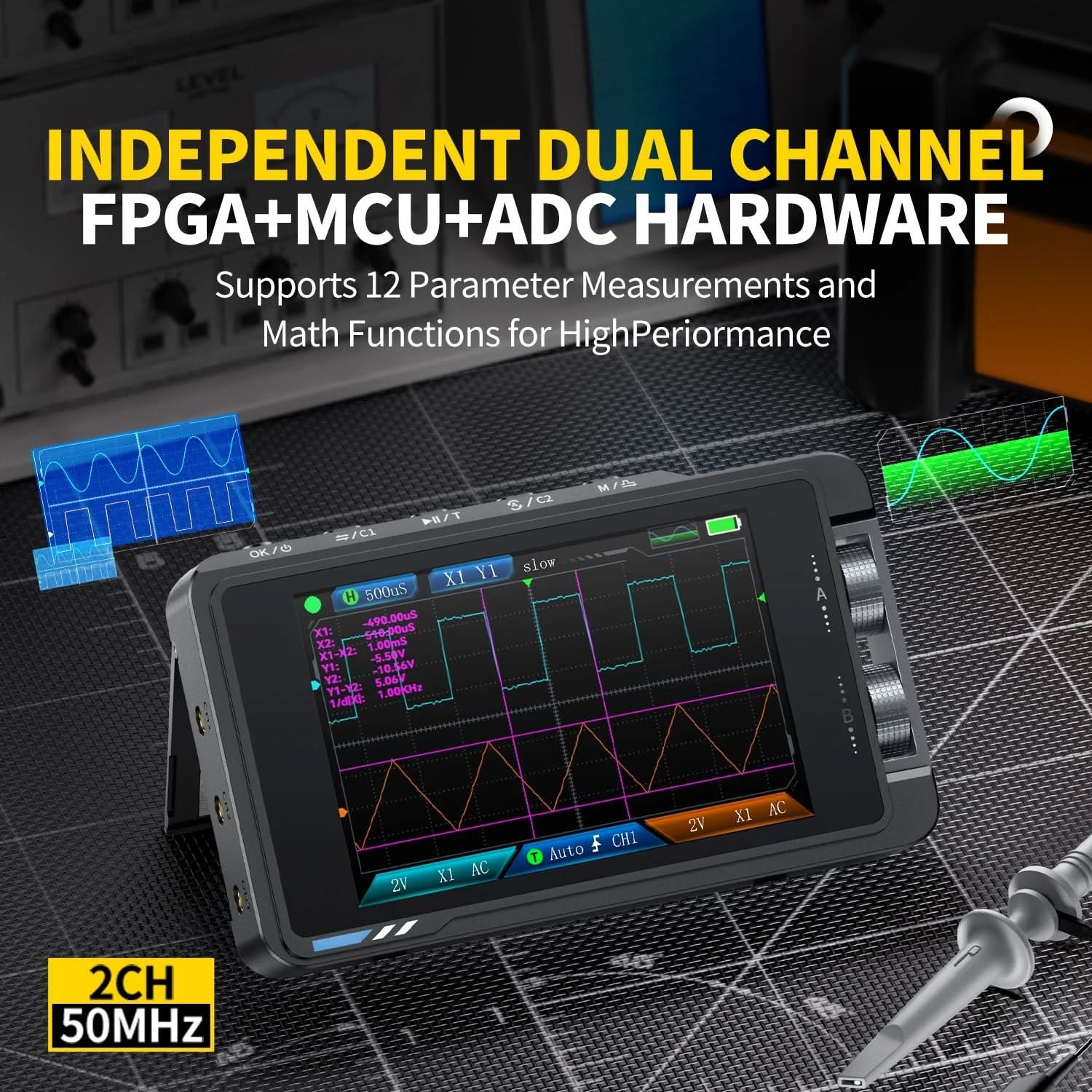

• Dwa kanały: Dwa niezależne kanały do jednoczesnego pomiaru i porównywania sygnałów.
• Duży wyświetlacz: 3,5-calowy kolorowy ekran LCD TFT zapewniający wyraźną i szczegółową wizualizację przebiegu.
• Generator sygnału DDS: Wbudowany generator sygnału z wieloma wyjściami kształtu fali (sinus, kwadrat, trójkąt itp.).
• Przenośna konstrukcja: Kompaktowy i lekki, idealny do użytku w podróży.
• Przyjazny dla użytkownika interfejs: Intuicyjne elementy sterujące i system menu ułatwiające obsługę.
• Wiele trybów wyzwalania: Tryby wyzwalania krawędziowego, szerokości impulsu i wideo dla precyzyjnego przechwytywania sygnału.
• Automatyczna kalibracja: Automatyczna kalibracja zapewnia dokładne pomiary.
• Łączność USB: Możliwość podłączenia do komputera w celu przesyłania i analizy danych.

Specyfikacja techniczna: Podstawowe parametry

Model DS215H Wyświetlacz 3,5-calowy kolorowy ekran IPS o wysokiej rozdzielczości Podświetlenie Regulowana jasność Zasilanie TYPE-C (5V/1A) Bateria 1500 mAh Języki 中文, angielski, Deutsch, Português, 日本語, Español, Pyccкий Rozmiar produktu ≈66x110x19,5 mm Waga produktu ≈138g

Parametry oscyloskopu Kanał Podwójny kanał Szerokość pasma 50 MHz Częstotliwość próbkowania w czasie rzeczywistym 250MSa/s Pamięć masowa 14M Zakres podstawy czasu 20ns/div - 20s/div Czułość pionowa 10mV/div - 10V/div Rozdzielczość pionowa 8 bitów Impedancja wejściowa 1MΩ Tryb wyświetlania kształtu fali Przewijanie Dane pomiaru Cykl, częstotliwość, Vpp, Max, Min, Avg, RMS, Amp, cykl pracy, szerokość impulsu Współczynnik tłumienia sondy 1x/10x Sprzężenie wejściowe AC/DC Typ wyzwalania Krawędź narastająca/opadająca Napięcie szczytowe ±400V Zakres poziomów wyzwalania 8 siatek (dodatnich i ujemnych) Tryb wyzwalania Automatyczny / Normalny / Pojedynczy

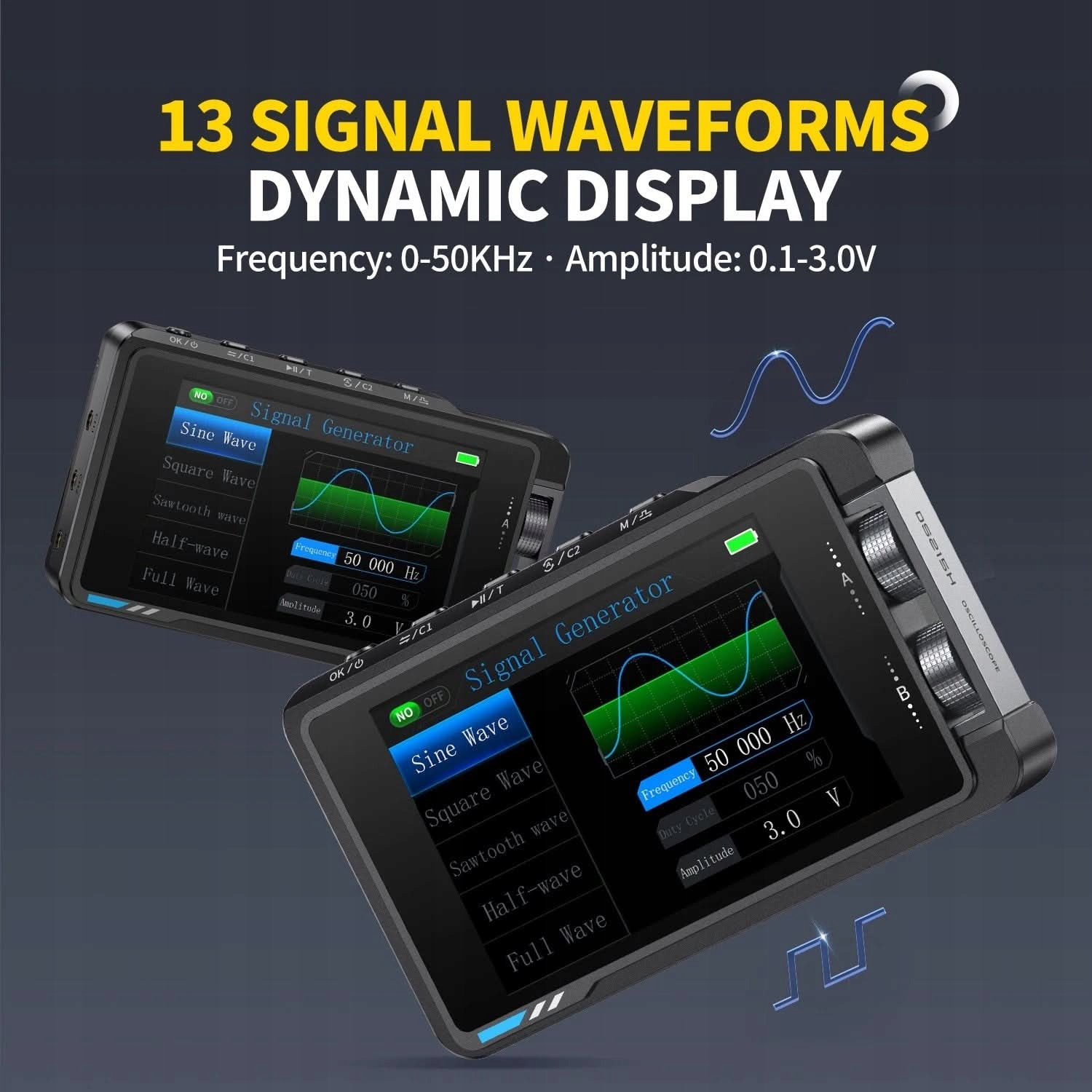

Parametry generatora sygnału Przebieg wyjściowy Obsługuje wiele wyjść kształtu fali Częstotliwość przebiegu 0-50 kHz Cykl pracy fali prostokątnej 0-100% Amplituda fali 0,1V-3,0V Zastosowania:

• Naprawa i diagnostyka elektroniki
• Projektowanie i testowanie obwodów
• Cele edukacyjne
• Projekty hobbystyczne
• Praca w terenie i użytkowanie przenośne

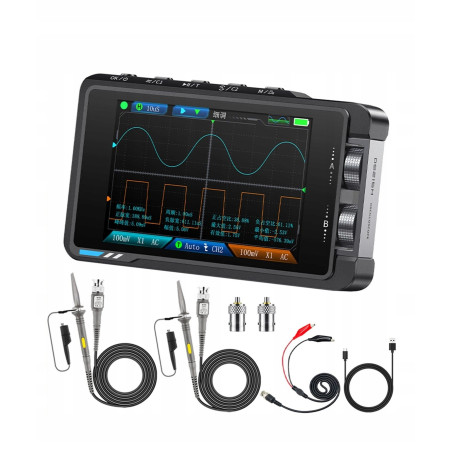

Zestaw zawiera:

• Oscyloskop cyfrowy FNIRSI DS215H 2 w 1 i generator sygnału DDS
• Sondy i kable
• Instrukcja obsługi
• Zasilacz (jeśli dotyczy)
